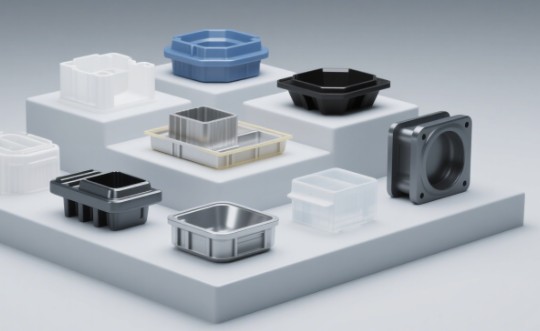

注塑成型作為一種高效且廣泛應用的制造工藝，能夠?qū)⑺芰显限D(zhuǎn)化為各種形狀復雜、尺寸精確的產品。從產品的初始設計構思，歷經模具開發、試模調試，直至實現規?；慨a(chǎn)，這一過程涉及多個關鍵環節與專業領域。本文將詳細闡述注塑成型從設計到量產的全流程方案，為相關從業者提供全面且具實操性的技術參考。

一、產品設計階段

（一）產品需求分析

在項目啟動初期，需與客戶緊密溝通，明確產品的功能需求、外觀要求、尺寸精度、使用環境、預期壽命及相關法規標準等。

獲取產品的 3D 模型（常用格式如 STEP、IGES）和詳細 2D 圖紙，作為后續工作的基礎。例如，對于醫療類注塑產品，需滿足嚴格的生物兼容性標準；汽車零部件則對尺寸精度和材料的機械性能有極高要求。

（二）可制造性設計（DFM）優化

對產品結構進行深入分析，評估其是否適合注塑成型工藝。檢查壁厚均勻性，避免因壁厚差異過大導致縮水、變形等缺陷，一般而言，壁厚差應控制在 20% 以內。

優化拔模斜度，確保產品能夠順利脫模，通常拔模斜度不小于 0.5°-1°。合理設計加強筋、卡扣、裝配關系等特征，改善塑料熔體在模具內的流動狀況，減少應力集中。例如，在加強筋設計時，筋的厚度一般為產品壁厚的 0.6-0.8 倍。

同時，分析分型線位置的合理性，確保其既滿足產品外觀要求，又便于模具加工制造。

（三）材料選擇

根據產品性能要求，精準選擇合適的塑料原料。材料的收縮率、流動性、強度、耐溫性等特性對注塑成型過程及最終產品質量影響重大。

如生產耐高溫產品，可選用聚醚醚酮（PEEK）等材料；對于需良好柔韌性的產品，熱塑性彈性體（TPE）是較為合適的選擇。同時，要考慮材料的成本及供應穩定性，與供應商建立良好合作關系，確保材料質量的一致性。

二、模具設計與制造階段

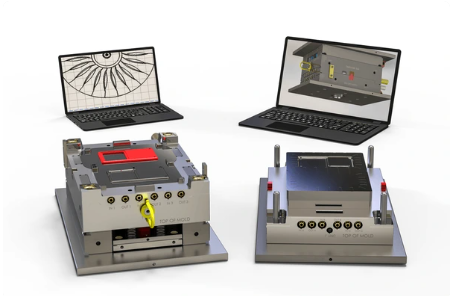

（一）模具設計

1. 分型設計：精確確定主分型面、插穿面、碰穿面的位置與形狀，確保模具開合順暢，產品能夠完整脫模。

模架選型與設計：依據模具尺寸、結構及注塑機規格，選擇標準模架或設計非標模架。確定模架的大小、板厚、導柱導套規格、復位機構等關鍵參數。

2. 型芯 / 型腔設計：根據產品 3D 模型，拆分設計型芯、型腔鑲件?？紤]材料的選擇（如常用的模具鋼 P20、H13、S136、NAK80 等）、熱處理要求（硬度一般在 HRC 48-52）以及加工工藝性，同時合理設置排氣系統，防止困氣燒焦現象。

3. 澆注系統設計：精心設計主流道、分流道、澆口的類型、位置及尺寸。通過平衡流道設計，確保塑料熔體在各型腔均勻填充，減少熔接線、氣穴等缺陷。例如，采用熱流道系統可有效節約原材料，提高生產效率，但前期成本較高；冷流道系統則適用于一些對成本敏感的產品。

4. 冷卻系統設計：合理布局水路回路，確定孔徑、間距等參數，以實現高效均勻冷卻。冷卻效果直接影響產品的成型周期與尺寸精度，一般要求模具表面溫度差控制在 ±5℃以內。

5. 頂出系統設計：設計頂針、司筒、推板、斜頂、氣頂?shù)软敵鰴C(jī)構的位置、尺寸和行程，確保產品在脫模過程中平穩頂出且不變形。

6. 側向抽芯機構設計：針對具有側向孔、凸臺等結構的產品，設計滑塊、斜頂及其驅動機構（如斜導柱、油缸、彎銷等），實現側向抽芯功能。

7. 其他輔助系統設計：包括熱流道系統（若采用）的溫控設計、順序閥控制、模具加熱 / 冷卻接口、吊裝孔、定位塊、支撐柱等，確保模具的整體功能性與穩定性。

（二）模具 CAE 分析

借助模流分析軟件（如 Moldflow），預測塑料熔體在型腔內的填充行為、壓力分布、溫度變化、剪切力大小、熔接線和氣穴位置以及產品的翹曲變形趨勢等。

通過模擬結果，優化澆注系統和冷卻系統設計，減少試模次數，降低開發成本。同時，進行結構應力分析，評估模具關鍵部件在注塑壓力下的強度和剛度，確保模具在長期使用過程中的可靠性。

（三）模具加工制造

1. 材料采購：采購優質的模架、模具鋼、標準件（如頂針、司筒、導柱導套、彈簧、螺絲等）以及熱流道系統等。確保材料質量符合設計要求，具備良好的機械性能和加工工藝性。

2. 精密加工

粗加工：采用銑削、車削等工藝去除大部分余量，為后續精加工奠定基礎。

熱處理：對型芯、型腔、滑塊、斜頂?shù)汝P(guān)鍵部件進行淬火、回火等熱處理，提高材料的硬度和耐磨性，延長模具使用壽命。

半精加工 / 精加工：運用 CNC 銑削加工復雜型面和結構；通過 EDM 電火花加工深槽、窄縫、尖角及高硬度材料的復雜形狀；利用線切割加工精密鑲件、頂針孔等；采用深孔鉆加工冷卻水路；通過磨削保證模板的平面度、平行度和垂直度以及精密尺寸；根據產品需求進行雕刻或紋理加工，如在產品表面加工皮紋、曬紋等。

3. 精密測量：使用三坐標測量機、高度規、投影儀等精密測量設備，對加工完成的零部件進行嚴格檢測，確保其尺寸精度、形狀精度等符合圖紙要求。尺寸公差一般控制在 ±0.01-±0.05mm 之間，具體根據產品精度要求而定。

4. 模具裝配：清潔所有零件后，進行模具裝配。依次組裝模架、鑲?cè)胄托拘颓?，安裝滑塊、斜頂機構，連接澆注系統、冷卻系統和頂出系統，安裝標準件及管路接口等。確保各運動部件順暢運行，無干涉現象，模具裝配精度達到設計標準。

三、試模與優化階段

（一）試模準備

將模具安裝到合適的注塑機上，連接冷卻水管、液壓油管（如有油缸）、熱流道溫控器、氣路等輔助設備。

根據模具和材料特性，設定初步的注塑工藝參數，包括料筒溫度、注射壓力、注射速度、保壓壓力、保壓時間、冷卻時間等。

（二）首次試模

使用注塑機注射塑料（通常先用純樹脂或價格較低的材料進行試模），觀察塑料熔體在模具內的填充過程，檢查是否存在短射、困氣等問題。

對成型出的首樣進行全面檢查，測量關鍵尺寸，檢查外觀質量，如是否有飛邊、縮水、熔接線、氣紋、燒焦、缺膠、變形、頂白等缺陷。

（三）樣品評估與問題分析

根據首樣檢測結果，深入分析缺陷產生的原因，判斷是模具設計問題、加工制造問題、裝配問題還是注塑工藝問題。

例如，飛邊可能是由于鎖模力不足、模具分型面不平整或注塑壓力過高導致；縮水則可能與壁厚不均勻、保壓不足或冷卻時間不夠有關。

（四）模具修改與優化

根據試模結果，對模具進行必要的修改和調整。如修配型面、拋光處理、修改澆口 / 流道尺寸、調整頂針位置、優化水路布局、修復排氣系統等。

同時，對注塑工藝參數進行優化，通過多次試模，逐步確定最佳的工藝參數組合，使產品質量達到設計要求。在這個過程中，可能需要反復進行試模、分析、修改的循環，直至產品質量穩定。

（五）PPAP / 小批量試產

在模具和工藝優化后，進行 PPAP（生產件批準程序）或小批量試產。連續生產一定數量的樣品（一般為 30-100 件），進行更全面的尺寸檢驗、外觀檢驗、功能測試和可靠性測試。

確保產品在批量生產條件下，各項性能指標均符合設計要求，形成穩定的生產工藝和質量控制體系。

四、量產階段

（一）量產準備

1. 生產線調整：依據試生產結果，優化生產線布局，確保物料流轉順暢，操作人員工作便捷高效。制定詳細的生產作業流程和操作規范，明確各崗位的職責與任務。

2. 設備調試：對注塑機、模具、后處理設備等進行全面調試，確保設備在量產過程中穩定運行。固化量產工藝參數，將其記錄并保存，作為生產過程中的標準參數進行嚴格控制。

3. 物料準備：確保原材料的穩定供應，建立完善的材料檢驗流程，對每批次原材料進行嚴格檢驗，保證其質量符合要求。同時，合理規劃原材料的倉儲管理，防止材料受潮、變質等。

4. 員工培訓：對生產線上的操作人員、質檢人員等進行全面培訓，使其熟悉產品工藝要求、操作流程、質量標準及設備維護要點。通過培訓考核，確保員工具備獨立操作和解決常見問題的能力。

5. 試產確認：在正式量產前，進行小批量試生產（一般為 100-500 件），對生產效率、產品質量、設備運行狀況等進行全面確認。根據試產結果，對生產過程進行最后的優化和調整，確保具備大規模生產的條件。

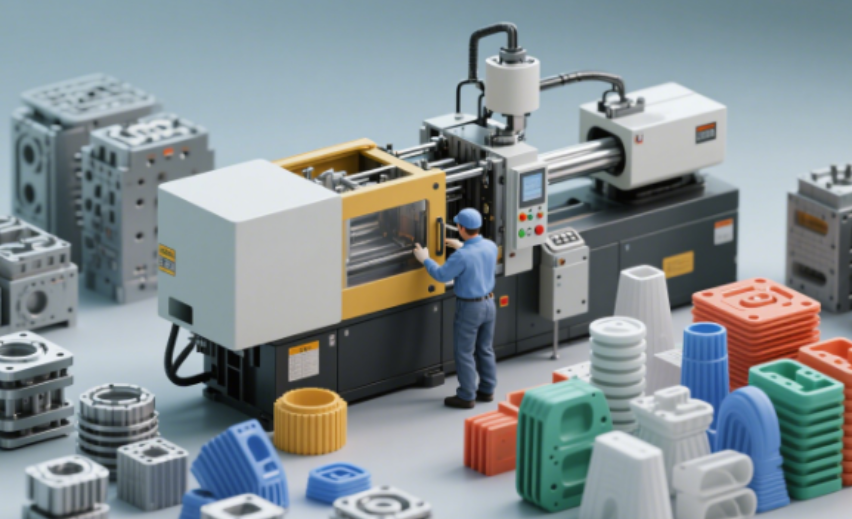

（二）正式量產

啟動大規模生產，嚴格按照既定的生產工藝和質量控制體系進行操作。在生產過程中，加強對設備運行狀態、工藝參數、產品質量的實時監控。

采用自動化設備（如機械手、自動化檢測設備等）提高生產效率和產品質量穩定性，降低人工成本和人為因素對產品質量的影響。例如，通過機械手實現產品的快速取件和放置，可將生產周期縮短 10%-20%。

（三）質量管控

1. 首件檢驗：每批次生產開始時，對首件產品進行全面的尺寸測量、外觀檢查和功能測試，確保產品符合設計要求。只有首件檢驗合格后，方可進行批量生產。

2. 巡檢：每隔一定時間（一般為 1-2 小時），對生產過程中的產品進行抽樣檢查，測量關鍵尺寸，檢查外觀質量，及時發現并糾正生產過程中的異常情況。

3.終檢：對成品進行 100% 全檢或按照一定比例進行抽檢，進行嚴格的可靠性測試（如跌落測試、老化測試、耐化學腐蝕測試等），確保產品質量符合客戶要求和相關標準。

質量追溯系統：建立完善的質量追溯體系，為每件產品賦予唯一的追溯碼，記錄產品生產過程中的原材料批次、模具編號、生產時間、工藝參數、質檢數據等信息。一旦產品出現質量問題，能夠快速追溯到問題根源，采取有效的整改措施。

（四）模具維護與保養

制定定期的模具維護計劃，包括清潔模具表面、潤滑運動部件、檢查模具易損件（如頂針、澆口套等）的磨損情況、進行防銹處理等。

在生產過程中，密切監控模具的運行狀態，如頂出是否順暢、模具溫度是否正常、有無異常磨損或變形等。及時進行預防性維護和修復性維修，延長模具使用壽命，保證生產的連續性和產品質量的穩定性。一般情況下，模具的正常維護保養可使模具壽命延長 20%-30%。

五、結語

注塑成型從設計到量產的全流程是一個復雜且嚴謹?shù)南到y(tǒng)工程，涉及產品設計、模具開發、工藝調試、生產管理、質量控制等多個環節。

只有在每個環節都嚴格把控，充分運用先進的技術手段和管理方法，才能確保產品質量穩定、生產效率高效、成本控制合理，實現從產品設計到規?；慨a(chǎn)的順利過渡，滿足市場對注塑產品日益增長的需求。
