一、醫療級 PVC 與注塑模具的適配性基礎

醫療級聚氯乙烯（PVC）因良好的生物相容性、抗化學腐蝕性及成本優勢，成為一次性醫療器械的核心原料，廣泛用于輸液導管、

血液存儲裝置、透析配件等產品。其與注塑模具的適配性需滿足雙重要求：材料層面需采用鈣鋅復合穩定劑等無毒助劑，確保增塑

劑滲出量符合 GB 9685 標準；模具層面需匹配 PVC 熱穩定性差（加工溫度窗口窄）、熔融粘度高的特性，避免成型過程中產生有害

分解物。

數據顯示，醫療級 PVC 注塑制品占一次性醫療器械市場的 35% 以上，其中 80% 依賴定制化注塑模具生產，這對模具的材料選擇與

結構設計提出了嚴苛要求。

二、醫療 PVC 注塑模具的核心設計技術規范

（一）模具材料與熱處理標準

模具基體需選用耐腐蝕鋼材，模板經調質處理后硬度控制在 HRC 32-36，型芯與型腔經真空淬火后硬度需達到 HRC 58-62，以抵抗

PVC 熔體的沖刷磨損。對于透明導管類產品，定模型芯需進行精拋光處理，表面粗糙度 Ra 值需≥0.20μm，必要時采用液體拋光工

藝提升光潔度，避免微生物附著。

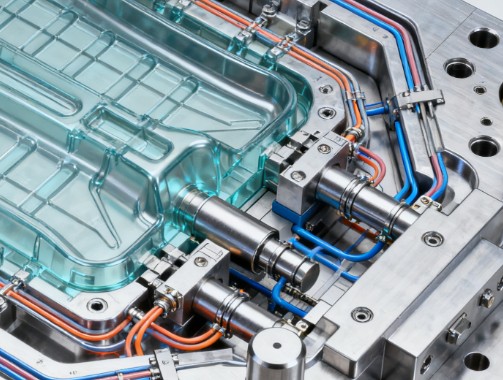

（二）結構設計關鍵要點

澆注系統優化：透明制品優先采用熱流道系統減少熔接痕，軟質 PVC 制品冷流道長度需縮短 30% 以上，進料口需設置溢料井消除

閉氣問題。

排氣與冷卻設計：長管狀導管模具需沿型芯軸向開設 0.015mm 寬排氣槽，冷卻系統采用多組獨立水道，動定模溫差控制在 ±2℃，

避免制品因冷卻不均產生內應力。

自動化適配結構：針對批量生產需求，模具需集成自動卸料與剪切澆口機構，頂出系統配合間隙≤0.01mm，確保與機械手實現無縫對接。

三、注塑工藝參數的精準控制策略

（一）溫度與壓力參數區間

根據 PVC 特性，料筒溫度需分段控制在 170-200℃，噴嘴溫度略高至 180-210℃，模具溫度維持在 30-60℃（硬質 PVC）。注射壓力設

定為 80-150MPa，保壓壓力 50-100MPa，既保證熔體充型又防止制品縮水。需特別注意：停機前必須清洗螺桿料筒，避免殘留料分解腐蝕設備。

（二）常見缺陷解決方案

四、典型醫療設備應用案例解析

（一）輸液導管模具

采用針點式澆口進料，型芯采用 360° 環繞冷卻結構，確保導管壁厚公差≤±0.02mm。模具分型面采用階梯式密封設計，間隙控制在

 0.005mm 以內，完全杜絕飛邊產生，滿足輸液器械的無菌要求。

（二）血液透析配件模具

針對抗凝血需求，模具型腔表面經鈍化處理，配合專用脫模劑替代方案。熱流道系統采用內加熱式噴嘴，將熔接痕強度提升 40%，確保

配件在 0.3MPa 壓力下無泄漏。

五、合規生產與質量管控體系

醫療 PVC 注塑模具生產必須貫徹 GMP 規范，車間需采用全封閉式設計，配備恒溫恒濕系統與有害氣體回收裝置。原料輸送采用真空密

閉系統，避免粉塵污染；模具維護嚴禁使用除銹劑，定期采用紫外線消毒確保衛生安全。

在質量檢測環節，模具需每生產 50 萬模次進行精度校準，型芯磨損量超過 0.01mm 即需返修，確保制品符合 ISO 13485 醫療器械質量

管理體系要求。
