在材料檢測與精密制造領域，樣條測試模具是驗證材料力學性能、成型質量及工況適應性的核心裝備，而拋光處理與氮化處理作為兩類關鍵表面改性技術，賦予了樣條測試模具截然不同的功能特性與應用場景。拋光樣條測試模具憑借超高表面精度，為材料外觀成型、脫模性能檢測提供精準載體；氮化處理樣條測試模具則依靠強化的表面硬度與抗腐蝕能力，適配惡劣工況下的材料測試需求。2024 年國內精密模具市場報告顯示，兩類模具在新能源汽車、電子信息、高端裝備制造領域的應用占比合計超 65%，且隨著材料研發精度要求提升，其技術迭代速度持續加快。

一、模具的結構組成

拋光樣條測試模具與氮化處理樣條測試模具雖表面處理工藝不同，但通用結構框架保持一致，均由模架、型腔、型芯、冷卻系統及流道系統五大部分構成，各組件材質與功能需適配不同處理工藝的特性。

模架：兩類模具均采用 S50C 優質碳素結構鋼，該材質具有良好的加工性能與剛性，能確保模具整體穩定性，其中拋光樣條測試模具的模架導向精度需控制在 0.005mm 以內，避免因模架偏移影響型腔拋光精度；氮化處理樣條測試模具的模架需預留 0.1-0.2mm 的氮化層加工余量，防止后續氮化處理后尺寸超差。

型腔與型芯：作為樣條成型的核心部件，拋光樣條測試模具的型腔與型芯選用 S136 耐腐蝕模具鋼，該材質拋光性能優異，可實現 Ra0.008μm 的鏡面效果；氮化處理樣條測試模具則多采用 38CrMoAl 合金結構鋼，其含鋁成分能促進氮化層形成，經處理后表面硬度可達 HRC65 以上。兩類模具的型腔尺寸需嚴格遵循 GB/T 1040.2-2006 等材料測試標準，公差控制在 ±0.01mm。

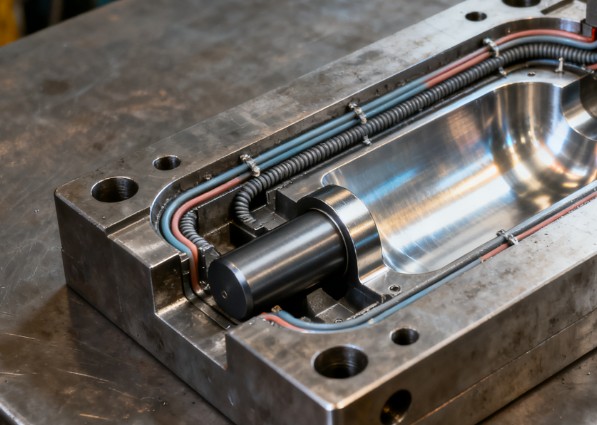

冷卻系統：拋光樣條測試模具的冷卻水路需均勻分布，間距控制在 20-30mm，水溫波動不超過 ±1℃，避免因溫差導致樣條收縮不均；氮化處理樣條測試模具因常用于高溫成型測試，冷卻系統需采用耐高溫密封件，水路直徑比常規模具增大 1-2mm，提升散熱效率。

流道系統：拋光樣條測試模具多采用點澆口設計，澆口直徑 1.5-2mm，減少樣條成型后的飛邊；氮化處理樣條測試模具若用于金屬材料沖壓，流道系統需增加潤滑通道，避免材料成型時與模具粘連。

二、設計要點

（一）拋光樣條測試模具設計重點

拋光樣條測試模具的設計核心圍繞 “表面精度控制” 與 “脫模穩定性” 展開，需通過結構優化確保拋光效果與樣條檢測準確性。

型腔表面設計：型腔內壁需采用圓弧過渡，避免直角結構導致拋光死角，轉角半徑不小于 0.5mm；對于長條狀樣條模具，型腔長度方向需設置 0.1°-0.2° 的脫模斜度，防止樣條脫模時表面劃傷，同時斜度設計需保證樣條尺寸精度符合檢測標準。

拋光工藝適配設計：模具型腔需預留 0.02-0.03mm 的拋光余量，且內壁不得有深槽、窄縫等難以拋光的結構；若需實現 AO 級（Ra0.008μm）拋光效果，型腔表面粗糙度初始加工需達到 Ra0.4μm 以下，為后續精拋奠定基礎。

脫模機構設計：采用頂針式脫模結構，頂針直徑 2-3mm，數量根據樣條大小設置 3-5 個，且頂針?lè)植夹杈鶆颍苊鈽訔l受力不均導致變形；頂針與型腔的配合間隙控制在 0.002-0.003mm，防止熔體溢出形成飛邊。

（二）氮化處理樣條測試模具設計重點

氮化處理樣條測試模具設計需兼顧 “氮化層性能發揮” 與 “結構強度保障”，避免因設計不當影響氮化效果或模具使用壽命。

氮化層厚度適配設計：根據測試材料特性確定氮化層厚度，用于金屬?zèng)_壓測試的模具氮化層厚度控制在 0.2-0.3mm，用于高溫合金成型的模具則需增至 0.3-0.4mm；模具關鍵受力部位（如型芯根部）需增加壁厚 1-2mm，防止氮化后因硬度提升導致脆性斷裂。

排氣系統優化：針對氮化處理后模具表面致密性提升的特點，排氣槽深度需設置為 0.03-0.05mm，寬度 5-8mm，確保樣條成型時氣體順利排出，避免出現氣泡、缺料等缺陷；排氣槽位置需避開型腔拋光區域，防止影響樣條表面質量。

耐高溫結構設計：若用于高溫環境測試，模具型腔與型芯的配合間隙需增大至 0.015-0.02mm，補償高溫下的熱膨脹量；模具定位銷采用高溫合金材質，避免高溫導致定位精度下降。

三、性能差異與場景匹配

（一）核心性能對比

拋光樣條測試模具與氮化處理樣條測試模具在表面特性、耐用性及適用工況上存在顯著差異，具體性能參數對比如下：

（二）適用場景匹配

拋光樣條測試模具適用場景：主要用于高分子材料（如塑料、樹脂、橡膠）的樣條檢測，尤其適配對外觀要求嚴苛的場景，如消費電子外殼材料的光澤度測試、日化包裝材料的脫模性能檢測、醫療級塑料的表面潔凈度驗證等。例如在新能源汽車內飾件研發中，需通過該類模具制備樣條，檢測材料的表面耐磨性與抗刮擦性能，確保內飾件長期使用后外觀完好。

氮化處理樣條測試模具適用場景：重點應用于金屬材料與高溫工況下的樣條測試，包括汽車鋼板的沖壓性能檢測、航空航天高溫合金的成型測試、動力電池極片的強度驗證等。在風電設備齒輪箱材料研發中，需利用該類模具模擬齒輪成型過程，檢測材料在高負荷、高磨損工況下的力學性能，為齒輪設計提供數據支撐。

（三）選型方法

模具選型需綜合考慮檢測需求、材料特性與成本預算：

若檢測重點為表面質量（如光澤度、平整度）或材料為高分子材料，優先選擇拋光樣條測試模具，且根據精度要求確定拋光等級（A0 級適用于光學級檢測，A1 級適用于常規外觀檢測）；

若檢測場景涉及高溫、高磨損或材料為金屬 / 高溫合金，需選用氮化處理樣條測試模具，同時根據工況強度調整氮化層厚度（高磨損工況選擇 0.3-0.4mm 厚度）；

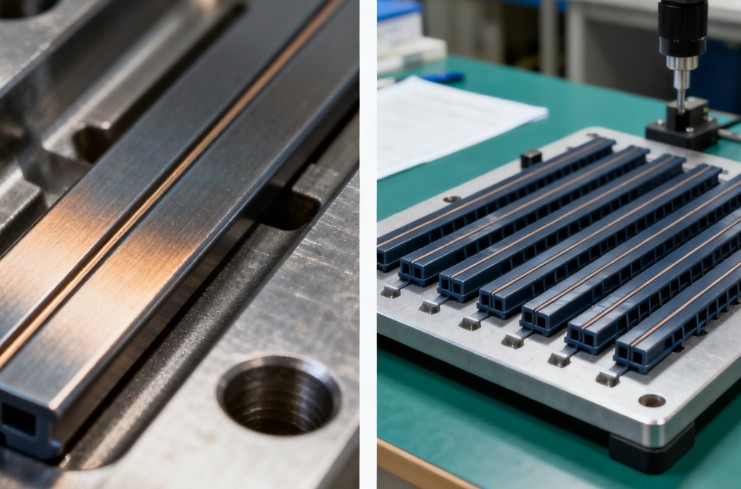

小批量、高精度檢測（如實驗室研發）推薦單腔拋光 / 氮化模具，大批量、連續性檢測（如工廠質量管控）則優先選擇多腔模具，可提升檢測效率 3-5 倍。

四、制造與運維規范

（一）制造工藝標準

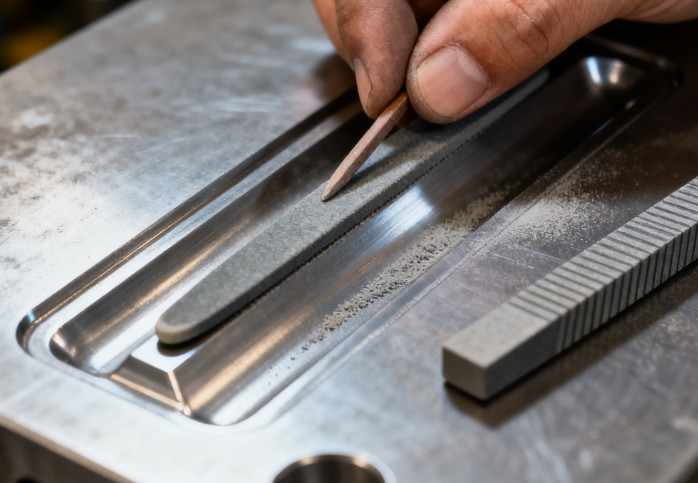

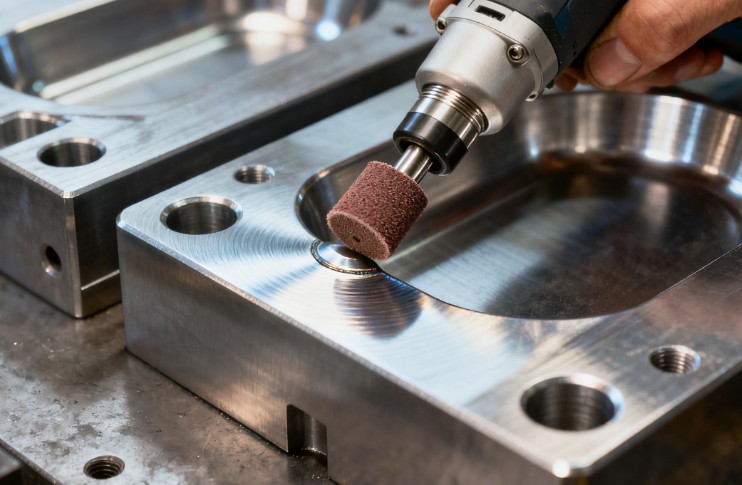

拋光樣條測試模具制造流程：首先通過 CNC 加工中心完成型腔粗加工，保證尺寸公差 ±0.05mm；隨后進行半精加工，采用電火花成型機（EDM）細化表面，粗糙度降至 Ra1.6μm；接著按 “油石打磨（#180-#1000）→砂紙拋光（#220-#1500）→鉆石研磨膏精拋（9μm-1/4μm）” 的流程逐步拋光，每道工序后需用白光干涉儀檢測粗糙度；最后進行裝配，導向柱與導套的配合間隙需控制在 0.001-0.002mm，確保模具開合順暢。

氮化處理樣條測試模具制造流程：粗加工后進行預處理，包括脫脂（采用堿性清洗劑，溫度 50-60℃）、除銹（磷酸溶液浸泡，時間 10-15 分鐘）；隨后通過等離子滲氮設備進行氮化處理，溫度 500-560℃，氨氣流量 10-15L/min，保溫時間 4-6 小時；氮化后進行精磨加工，去除表面氧化層，保證尺寸公差 ±0.01mm；最后裝配，型芯與型腔的配合間隙需預留 0.01-0.015mm 的熱膨脹量。

（二）操作維護細則

操作規范：使用前需預熱模具，拋光模具預熱溫度 50-80℃，氮化模具預熱溫度 100-120℃，避免溫差導致模具開裂；制樣時需控制注射壓力（拋光模具 10-15MPa，氮化模具 15-20MPa）與保壓時間（拋光模具 5-10 秒，氮化模具 10-15 秒），防止樣條變形；

日常維護：拋光模具每次使用后需用無水乙醇擦拭型腔，避免殘留材料影響下次拋光效果，每周需用鉆石研磨膏進行一次輕微保養拋光；氮化模具需定期檢查氮化層磨損情況，每月用維氏硬度計檢測表面硬度，若硬度下降至 HRC55 以下需重新氮化；

存儲防護：模具閑置時需涂抹防銹油（拋光模具選用揮發性防銹油，氮化模具選用高溫防銹油），存放環境濕度控制在 40%-60%，溫度 15-25℃，避免陽光直射與潮濕環境導致模具銹蝕。

（三）質量管控措施

出廠檢測：拋光模具需檢測表面粗糙度（白光干涉儀）、尺寸精度（三坐標測量?jī)x）與脫模性能（連續脫模 50 次無劃傷）；氮化模具需檢測氮化層厚度（金相顯微鏡）、表面硬度（維氏硬度計）與耐腐蝕性（72 小時鹽霧測試）；

在役檢測：每使用 1000 次需進行一次全面檢測，拋光模具重點檢查型腔表面是否有劃痕、磨損，氮化模具檢查氮化層是否剝落、開裂；

記錄管理：建立模具使用檔案，記錄每次使用的材料類型、成型參數、檢測結果與維護情況，便于追溯問題原因，同時為模具壽命評估提供數據支持。

五、技術發展趨勢

當前，拋光樣條測試模具與氮化處理樣條測試模具正朝著 “高精度化”“綠色化”“智能化” 方向發展：

高精度化：拋光模具領域，納米級拋光技術（如磁流變拋光）逐步應用，可實現 Ra0.001μm 以下的超精密表面，適配量子器件、光學傳感器等前沿領域的材料檢測；氮化模具領域，復合氮化技術（如氮化 + PVD 涂層）興起，涂層硬度可達 HV3000 以上，進一步提升模具耐磨性與耐高溫性。

綠色化：拋光工藝中，無磨料拋光技術（如激光拋光）得到推廣，減少拋光廢料產生，廢水排放量降低 60% 以上；氮化工藝中，低溫等離子滲氮技術（溫度降至 450-500℃）實現能耗降低 30%，且無氨氣泄漏風險，符合環保要求。

智能化：模具制造中，數字孿生技術應用日益廣泛，可通過虛擬仿真優化拋光路徑與氮化參數，減少試錯成本；在役模具逐步配備傳感器，實時監測模具溫度、壓力與磨損情況，通過 AI 算法預測維護周期，將模具故障率降低 40% 以上。

未來，隨著新材料（如石墨烯復合材料、鈦鋁合金）的不斷涌現，兩類樣條測試模具需進一步突破材料適配性難題，例如開發適配柔性材料的柔性拋光模具、適配超高溫陶瓷的超高溫氮化模具，為新材料研發與應用提供更精準的檢測支撐，推動精密制造行業持續升級。
