在航空航天、汽車制造、高端裝備等關鍵領域的材料研發與質量管控中，樣條測試模具是獲取材料力學性能、成型特性等核心數據的關鍵設備。其中，樣條測試模具定位銷與樣條測試模具加熱棒作為核心功能部件，直接決定了測試樣條的成型精度、一致性及檢測數據的可靠性。定位銷保障模具型腔與型芯的精準對合，加熱棒實現模具溫度的穩定調控，二者的技術特性、應用規范及技術迭代方向，對提升樣條測試效率與質量具有重要意義。本文將圍繞這兩類部件，從技術體系、應用要點及發展趨勢展開詳細闡述，為生產實踐與技術升級提供專業參考。

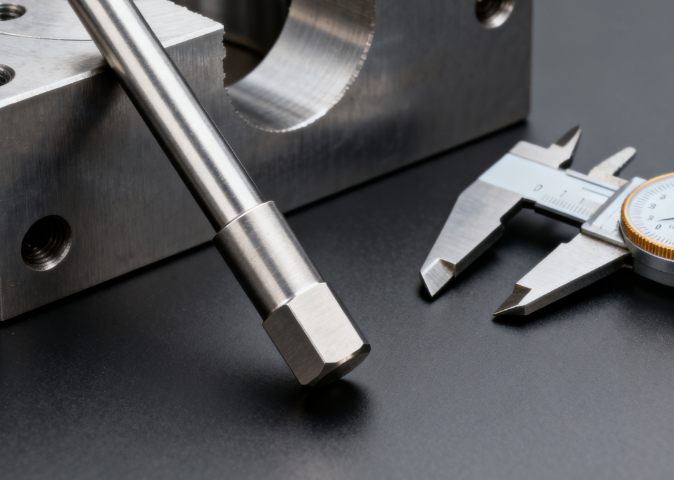

一、樣條測試模具定位銷技術體系

1 材質選型標準

按適配材料分類：針對不銹鋼樣條測試模具，優先選用 S136H 不銹鋼，經淬火回火后硬度達 HRC 55-58，滿足耐腐蝕需求；針對模具鋼樣條測試模具，采用 H13 工具鋼并氮化處理，形成 0.15-0.2mm 氮化層，表面硬度提升至 HRC 60-62，抵御高沖擊載荷；高溫工況（成型溫度＞500℃）下，選用 Inconel 718 高溫合金，避免熱膨脹導致定位偏差。同時，所有定位銷材質需滿足抗拉強度≥800MPa，延伸率≥15%，確保結構穩定性。

2 結構設計規范

整體采用臺階式設計，導向段長度與直徑比≤3:1，保證導向過程無卡頓；定位段直徑公差統一為 + 0/-0.05mm，長度公差 ±0.1mm，確保多套模具間的互換性。配合精度方面，與導套配合間隙嚴格控制在 0.003-0.005mm，其中不銹鋼樣條測試模具配合精度需達 ±0.002mm，模具鋼樣條測試模具因受力更大，配合間隙可放寬至 ±0.005mm。

3 關鍵性能參數

精度參數上，重復定位精度≤±0.003mm，單根定位銷累計使用壽命不低于 20000 次連續制樣；耐磨損性能需通過 10000 次插拔測試，表面磨損量≤0.001mm。環境適應性方面，在 - 20℃~150℃溫度范圍內，定位精度波動≤±0.001mm；濕度≤95% 環境下，無銹蝕現象，絕緣性能（若帶傳感功能）不受影響。

4 安裝與維護要求

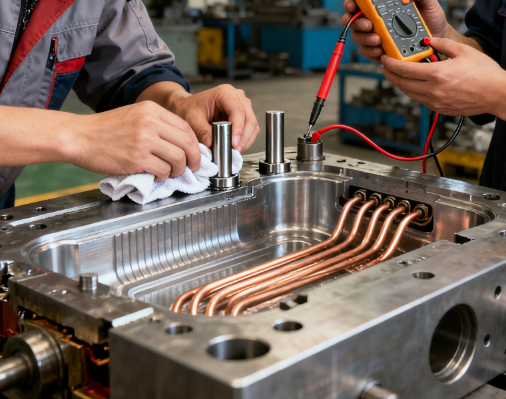

安裝時，與模具導套采用過盈配合，過盈量 0.001-0.002mm；安裝后平行度檢測偏差≤0.002mm/m；多腔模具各定位銷同軸度誤差≤0.003mm。日常維護需每周用無水乙醇清潔表面，去除殘留油污；每月校準定位精度，記錄偏差數據；停用超 72 小時，涂抹專用防銹油（型號需匹配材質），避免氧化。

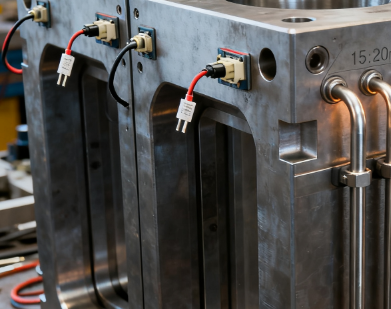

二、樣條測試模具加熱棒技術體系

1 核心技術參數

溫度參數：表面耐溫可達 800℃，溫控系統實現 ±1.5℃內溫度波動控制；針對不銹鋼樣條（成型溫度 180-220℃）、模具鋼樣條（220-250℃），可精準匹配溫度區間。功率與尺寸參數：功率公差控制在 + 5%-10%，單組功率根據模具尺寸設定為 500-1500W；直徑公差 + 0/-0.05mm，長度公差 ±2mm，確保與模具安裝孔精準適配。安全參數：絕緣電阻≥100MΩ，耐壓測試滿足 1500V/60s 要求；防護等級達 IPX4 以上，避免冷卻液、粉塵侵入導致短路。

2 結構設計特性

主體采用不銹鋼 316L 管材封裝，壁厚 1.2-2.0mm，抗腐蝕且耐高溫變形；內置鎳鉻合金加熱絲（鎳鉻比例 80:20），發熱效率≥95%。絕緣與散熱設計上，絕緣材料選用耐高溫氧化鎂，填充密度≥3.2g/cm3，確保高溫下絕緣性能穩定；多腔模具加熱棒采用均勻分布布局，間距控制在 15-20mm，結合 CFD 仿真優化流道，消除溫度死角（溫差≤±2℃）。

3 分區加熱與適配設計

針對大型或多腔模具，采用多組并行加熱設計，每組獨立溫控，可實現不同區域溫度差異化調節（如進料口與型腔溫差控制在 5-10℃）。材料適配方面，針對高分子材料樣條測試模具，加熱棒表面采用特氟龍涂層，防止材料粘連；針對高溫合金樣條模具，加熱棒端部增設隔熱墊，避免熱量傳導至模具底座，影響設備壽命。

4 安裝調試與運維規范

安裝要求：與模具安裝孔間隙控制在 0.1-0.2mm，采用耐高溫氟橡膠密封件（耐溫≥250℃）密封；接線端子需緊固，避免接觸不良導致局部過熱。調試流程：額定電壓下連續工作至穩態（通常 2-4 小時），檢測模具各區域溫度差≤±2℃；記錄升溫速率（要求≥5℃/min），確保滿足生產節拍需求。運維規范：每日檢查表面清潔度，清除殘留碎屑與積碳；每月校準溫控系統，確保溫度控制回差≤2℃；每季度進行絕緣電阻檢測，每 1000 小時（高溫工況）更換密封件，延長使用壽命。

三、樣條測試模具核心部件技術發展趨勢

1 高精度與耐用性升級方向

定位銷技術：采用粉末冶金技術制造，通過超細晶粒處理，硬度提升至 HRC 63-65，使用壽命延長 30%；結合參數化建模優化結構，減少 12%-15% 材料用量，契合綠色制造理念。加熱棒技術：研發納米涂層加熱絲，發熱效率提升至 98% 以上；采用高效保溫材料（如氣凝膠）包裹，熱損失降低 20%，能耗顯著下降。

2 智能化技術融合

定位銷智能化：集成微型位移傳感器與物聯網模塊，實時監測定位精度變化，數據傳輸頻率≥1Hz；通過大數據分析預測維護周期，降低 25% 試模成本，減少因定位偏差導致的廢樣。加熱棒智能化：融入 AI 算法，基于樣條成型數量、環境溫度自動調節功率，溫度控制精度提升至 ±0.5℃；結合遠程監控系統，支持手機端查看溫度曲線、故障預警，響應時間≤10s。

3 模塊化與標準化發展

定位銷模塊化：設計通用接口，支持不同直徑（5mm、8mm、10mm）定位銷快速更換，適配單腔、4 腔、8 腔等不同模具類型，更換時間縮短至 5 分鐘以內。加熱棒模塊化：采用插件式設計，支持 2-16 腔模具靈活適配，無需重新設計電路；制定行業通用尺寸標準，不同廠家加熱棒可互換，降低采購與庫存成本。

4 特殊工況適配突破

耐腐蝕場景：開發陶瓷涂層（Al?O?-TiO?復合涂層）定位銷，鹽霧測試耐受時間突破 120 小時，適配海洋工程用不銹鋼材料檢測。寬溫域場景：優化加熱棒耐高溫結構，采用 Inconel 625 合金管材，適配 - 40℃~800℃寬溫域工況；通過冷熱沖擊試驗（-40℃→800℃循環 100 次），性能無衰減，拓展至航空航天高溫合金材料檢測領域。
