樣片試驗?zāi)＞呤遣牧闲阅軝z測與產品研發階段的核心工裝，直接決定樣條的成型精度與測試數據的可靠性。塑料、橡膠、金屬作為三大基礎工業材料，其對應的塑料樣片試驗?zāi)＞?、橡膠樣片試驗?zāi)＞摺⒔饘贅悠囼災＞咴诮Y(jié)構設計、工藝適配、技術參數等方面既遵循模具設計的通用原理，又因材料特性差異形成鮮明的專業特點。

一、塑料樣片試驗?zāi)＞?/strong>

塑料樣片試驗?zāi)＞咧饕糜谥苽淅臁澢?、沖擊等標準測試樣條，適配 PP、ABS、PC、PA 等通用及工程塑料，其核心設計目標是保障樣條尺寸一致性與微觀結構穩定性。

1. 結構設計核心要點

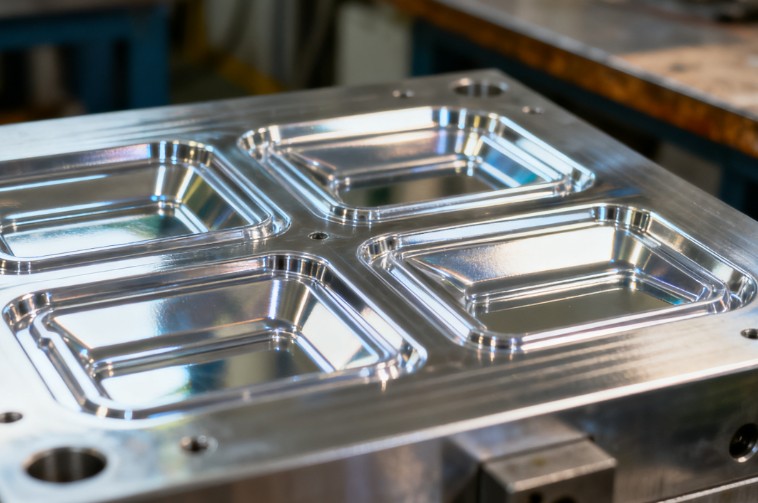

模腔結構：采用單腔或多腔模塊化設計，多腔模具通常為 2-4 腔對稱布局，確保熔體流動均勻；模腔表面采用鏡面拋光處理，Ra≤0.8μm，避免表面缺陷影響拉伸測試結果。

澆注系統：根據塑料流動性差異選擇冷流道或熱流道設計，流動性較差的工程塑料優先采用熱流道系統，減少熔體滯留；澆口位置設置在樣條非測試區域，避免澆口痕跡導致應力集中。

冷卻系統：采用均勻分布的水路設計，水路間距 15-25mm，與模腔壁距離≥8mm，確保模溫波動控制在 ±2℃內，防止樣條因冷卻不均產生內應力。

2. 關鍵技術參數規范

尺寸精度：模腔關鍵尺寸公差控制在 ±0.02mm，符合 GB/T 1040.2-2006 標準要求；形位公差中平行度≤0.01mm/m，垂直度≤0.015mm/m。

模具材質：模腔核心部件選用 P20 或 S136 鋼材，經淬火 + 氮化處理，硬度達到 HRC50-55，確保模具耐磨性與使用壽命。

開合模性能：導柱導套采用間隙配合（配合間隙 0.005-0.01mm），保證開合模動作順暢，無卡滯現象，單次試模周期控制在 30-90 秒（隨塑料類型調整）。

3. 生產應用與技術趨勢

應用要點：試模前需根據塑料特性預熱模具（溫度范圍 40-120℃），注塑壓力控制在 80-150MPa，避免過壓導致樣條飛邊；試模后需對樣條進行 48 小時環境老化處理，再進行性能測試。

技術趨勢：集成智能溫控模塊，實現模溫實時監測與自動調節；采用 3D 打印快速制模技術，針對小批量研發需求，可將模具制作周期縮短 30%-50%；模腔表面采用納米涂層處理，提升脫模性能與耐腐蝕性。

二、橡膠樣片試驗?zāi)＞?/strong>

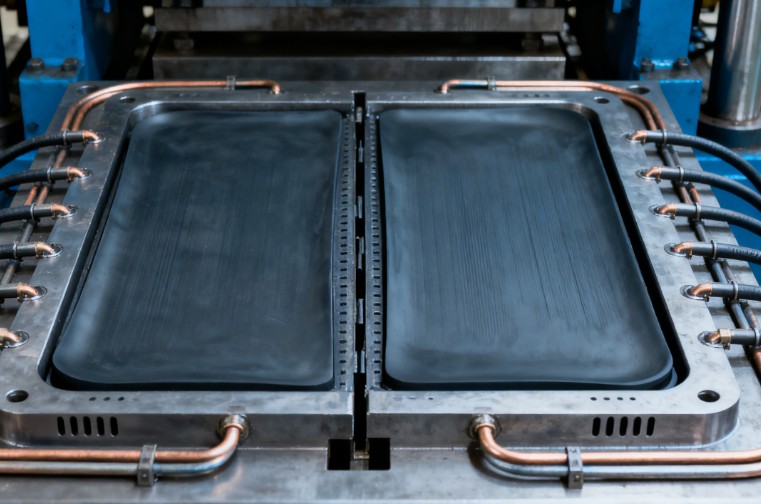

橡膠樣片試驗?zāi)＞哌m配天然橡膠、丁腈橡膠、硅橡膠等彈性材料，主要用于制備邵氏硬度、拉伸強度、壓縮永久變形等測試樣條，其設計核心是適配橡膠硫化成型特性與彈性回復特點。

1. 結構設計核心要點

模腔設計：模腔尺寸嚴格遵循 HG/T 2176-2011 標準，拉伸樣條采用啞鈴型結構，模腔側壁設置 0.1-0.2mm 寬的排氣槽，排出硫化過程中產生的氣體，避免樣條出現氣泡缺陷。

鎖模機構：采用螺栓緊固或液壓鎖模結構，鎖模力≥5MPa，防止硫化過程中橡膠溢邊；模具分型面采用精密貼合設計，間隙≤0.03mm。

加熱系統：采用電加熱管或熱油加熱方式，加熱區域均勻分布，模溫控制精度 ±3℃，適配橡膠硫化溫度范圍 150-180℃。

2. 關鍵技術參數規范

模具硬度：模腔材料選用 Cr12MoV 或 SKD11，經熱處理后硬度達到 HRC58-62，確保模腔耐磨且不易變形。

硫化適配：模具熱容量設計需匹配硫化時間要求，常規橡膠樣條硫化時間 5-20 分鐘，模具需具備快速升溫與保溫能力。

脫模設計：模腔內壁采用微弧過渡，避免銳角結構；部分彈性體模具配備頂出機構，頂出壓力控制在 0.5-1MPa，防止樣條變形。

3. 生產應用與技術趨勢

應用要點：硫化前需對橡膠原料進行預成型處理，確保原料填充均勻；模具使用后需及時清理模腔殘留膠料，避免積碳影響后續樣條成型。

技術趨勢：采用硅膠模芯替代傳統鋼質模芯，降低小批量定制成本；集成硫化曲線監測功能，實時反饋模腔內硫化進度；模具表面采用 PTFE 涂層，提升脫模效率，減少脫模劑使用。

三、金屬樣片試驗?zāi)＞?/strong>

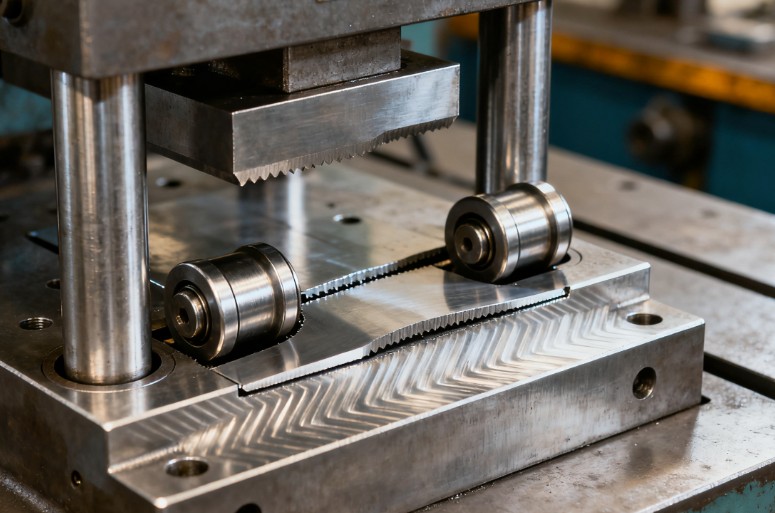

金屬樣片試驗?zāi)＞咧饕糜谥苽滗摪?、鋁合金、銅合金等金屬材料的拉伸、彎曲、剪切測試樣條，適配沖壓、壓鑄、鍛造等成型工藝，其核心要求是保障樣條尺寸精度與力學性能一致性。

1. 結構設計核心要點

成型工藝適配：沖壓類模具采用上下模刃口配合設計，刃口間隙為材料厚度的 5%-8%，避免金屬材料撕裂；壓鑄類模具設置合理的澆道與溢流槽，確保金屬液填充充分。

模架結構：采用剛性模架設計，模架變形量≤0.01mm，適配金屬成型的高壓力需求（沖壓壓力通常為 50-200MPa）。

導向系統：采用滾動導柱導套，導向精度≤0.005mm，確保上下模對位準確，避免樣條尺寸偏差。

2. 關鍵技術參數規范

模具材質：沖壓模具刃口選用 Cr12MoV 或 DC53 鋼材，硬度 HRC60-64；壓鑄模具型腔選用 H13 鋼材，經氮化處理后表面硬度≥HV800。

尺寸精度：樣條關鍵尺寸公差控制在 ±0.015mm，符合 GB/T 228.1-2010 標準；樣條表面粗糙度 Ra≤1.6μm，無毛刺、劃痕等缺陷。

耐磨性能：模具易損部位采用可拆卸式設計，方便更換；表面可采用 TiN 或 DLC 涂層處理，提升耐磨性 3-5 倍。

3. 生產應用與技術趨勢

應用要點：金屬材料成型前需進行除銹、涂油等預處理，防止模具磨損與樣條表面缺陷；沖壓模具需定期檢查刃口鋒利度，當磨損量超過 0.02mm 時及時研磨。

技術趨勢：引入數字孿生技術，通過仿真模擬優化模具結構與成型參數；采用 additive manufacturing 技術制造復雜型腔模具，縮短研發周期；集成在線監測模塊，實時反饋模具受力與磨損狀態，實現預測性維護。
