樣片試驗?zāi)＞呤遣牧闲阅軠y試的核心工裝，其設計與制造精度直接決定了測試數據的準確性、重復性和可比性。在全球化制造與質量管控體系中，ISO、GB、ASTM 三大標準體系的樣片試驗?zāi)＞哒紦?jù)主導地位，分別對應國際通用、國內強制及北美主流市場的測試需求。本文將從設計核心、技術參數、應用場景及發展趨勢等維度，系統解析三類模具的核心特性，為材料研發、生產檢測及質量認證提供實操性參考。

材料性能測試是工業生產全鏈條的關鍵環節，從原材料篩選、工藝優化到終端產品質檢，均需通過標準樣片的力學、熱學、化學性能測試提供數據支撐。樣片試驗?zāi)＞咦鳛闃?biāo)準樣片成型的核心裝備，其結構設計、尺寸精度和性能穩定性必須嚴格遵循對應標準規范。ISO（國際標準化組織）、GB（中國國家標準）、ASTM（美國材料與試驗協會）三大標準體系，基于不同應用場景和技術積累形成了差異化的規范要求，其對應的模具產品既存在共性技術特征，又在細節設計上體現出針對性適配性。掌握三類模具的核心技術要點與應用邏輯，是保障測試數據有效性、推動產品合規準入的重要前提。

一、ISO 標準樣片試驗?zāi)＞?/strong>

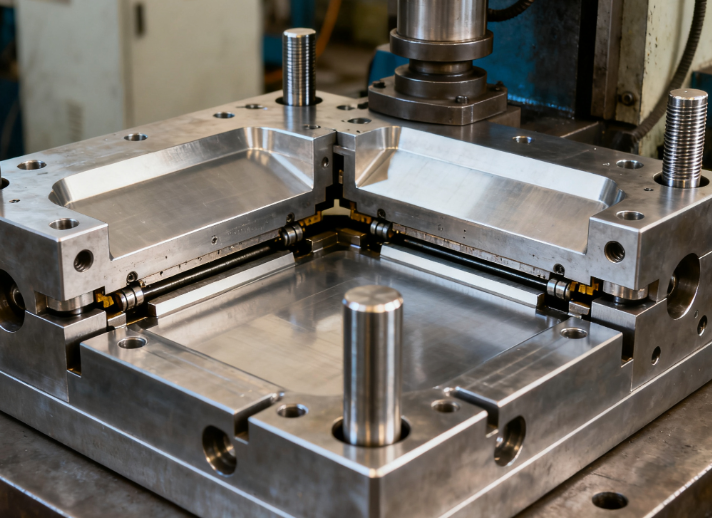

1 設計要點ISO 標準樣片試驗?zāi)＞咭?“通用性、兼容性” 為核心設計原則，型腔結構需嚴格匹配 ISO 系列標準中對樣片形狀、尺寸及公差的明確規定。模具采用模塊化設計思路，模架與型腔鑲件可拆分組合，適配不同類型材料（塑料、橡膠、金屬、復合材料）的成型需求。型腔表面采用高光潔度加工工藝，避免成型樣片表面缺陷影響測試結果，同時設置合理的澆口與流道結構，確保熔體或坯料均勻填充，減少內部應力集中。模架選用高強度合金鋼材，保證模具在長期循環使用中的剛性與尺寸穩定性。

2 技術參數

型腔尺寸公差嚴格控制在 ±0.02mm 以內，符合 ISO 8015 幾何公差標準要求

型腔表面粗糙度 Ra≤0.8μm，部分高精度模具可達到 Ra≤0.4μm

合模間隙≤0.03mm，防止成型過程中出現溢料或尺寸偏差

模具工作溫度范圍適配 - 40℃~250℃，滿足不同材料成型工藝需求

導向機構重復定位精度≤0.01mm，保障每次成型的一致性

3 應用場景ISO 標準樣片試驗?zāi)＞邚V泛應用于跨國企業、出口導向型制造及國際認證檢測機構。在塑料行業，用于制備 ISO 527 系列拉伸樣片、ISO 179 沖擊樣片；在橡膠行業，適配 ISO 48 硬度樣片、ISO 37 拉伸樣片成型；在金屬材料領域，滿足 ISO 6892 拉伸試驗樣片的制備需求。其核心優勢在于測試數據的國際互認性，可支撐產品進入全球多個國家和地區市場。

4 技術趨勢當前 ISO 標準模具正朝著數字化與精準化方向發展。CAD/CAE 仿真技術已廣泛應用于型腔流道優化，通過模擬材料填充過程減少樣片內部缺陷；3D 打印快速制模技術用于定制化型腔鑲件生產，縮短模具開發周期 30% 以上；部分高端模具集成了模溫實時監測與反饋系統，實現成型工藝的閉環控制，進一步提升樣片一致性。同時，模具材料正向環保型高強度合金演進，在保證耐用性的同時降低碳排放。

二、GB 標準樣片試驗?zāi)＞?/strong>

1 設計特點GB 標準樣片試驗?zāi)＞呔o密貼合國內制造業生產實際，設計上兼顧 “合規性與實用性”。針對國內主流材料類型（如建筑鋼材、工程塑料、橡膠制品）的測試需求，模具型腔結構針對性優化，例如金屬材料拉伸模具強化了夾持端強度設計，塑料注射模具優化了澆口位置以適配國內常用設備參數。模具采用標準化模架尺寸，兼容國內主流壓力機、注射機的安裝接口，降低企業設備適配成本。部分模具設置了快速換模結構，滿足多規格樣片批量生產需求。

2 性能指標

關鍵尺寸公差符合 GB/T 1804-2000 中 m 級精度要求，型腔尺寸偏差≤±0.03mm

模具使用壽命≥10 萬次循環，型腔磨損量≤0.01mm / 萬次

工作壓力適配范圍 10MPa~200MPa，覆蓋絕大多數材料成型需求

環境適應性強，可在溫度 - 10℃~40℃、相對濕度≤85% 的車間環境穩定工作

脫模機構設計合理，樣片取出成功率≥99.5%，避免二次損傷

3 實際應用案例在汽車零部件行業，國內主機廠普遍采用 GB/T 228 金屬拉伸模具、GB/T 1040 塑料拉伸模具，用于車身鋼材、內飾塑料件的性能檢測，保障零部件符合整車安全標準；在建筑行業，GB/T 1499 鋼筋拉伸模具廣泛應用于鋼廠及檢測機構，確保鋼筋抗拉強度、屈服強度等指標達標；在橡膠制品行業，GB/T 528 橡膠拉伸模具為輪胎、密封件等產品的質量管控提供核心支撐。這些應用場景中，模具的高適配性與穩定性有效提升了企業檢測效率，降低了質量風險。

4 技術創新方向GB 標準模具正加速向智能化與綠色化轉型。智能化方面，模具集成了壓力傳感器與位移監測模塊，實時采集成型過程數據，為工藝優化提供依據；部分模具適配工業互聯網平臺，實現模具運行狀態遠程監控與故障預警。綠色化方面，采用新型節能涂層技術降低模具摩擦系數，減少動力消耗；回收合金材料的應用比例逐步提升，模具生產過程能耗降低 15% 以上。同時，隨著 GB 標準與國際標準的持續接軌，模具設計正逐步吸納 ISO 核心技術要點，提升測試數據的國際互認度。

三、ASTM 標準樣片試驗?zāi)＞?/strong>

1 結構與設計原理ASTM 標準樣片試驗?zāi)＞咭?“精準化與專項化” 為設計核心，針對不同材料的測試特性制定差異化結構方案。其設計原理基于材料性能測試的精細化需求，例如高分子材料模具注重型腔表面光滑度與溫度均勻性，金屬材料模具強調剛性與抗疲勞性。模具型腔采用三維曲面優化設計，例如 ASTM D638 塑料拉伸模具的啞鈴型型腔，通過圓弧過渡減少樣片應力集中，確保測試過程中斷裂位置可預測。模架與型腔采用熱裝配合工藝，提升結構穩定性，避免長期使用中的尺寸漂移。

2 關鍵技術規格

型腔尺寸公差遵循 ASTM E29 標準，關鍵尺寸偏差≤±0.025mm

型腔表面粗糙度 Ra≤0.6μm，采用拋光工藝保證樣片表面無劃痕

模溫控制精度 ±2℃，適配 ASTM 標準中對不同材料成型溫度的嚴格要求

鎖模力適配范圍 50kN~500kN，滿足從小型樣片到大型復合樣片的成型需求

模具重量誤差≤1%，確保安裝與運行過程中的平衡性

3 行業應用領域ASTM 標準樣片試驗?zāi)＞咴诤娇蘸教?、醫療器械、高端制造業中應用廣泛。航空航天領域，采用 ASTM D3039 碳纖維復合材料剪切模具、ASTM E8 金屬拉伸模具，保障結構材料的力學性能達標；醫療器械行業，通過 ASTM F648 塑料拉伸模具測試植入式醫療器械材料的強度與韌性；汽車高端化領域，ASTM D2240 橡膠硬度模具用于豪華車密封件、減震件的性能檢測。其核心優勢在于標準的精細化與前沿性，適配高端材料研發與高端產品制造需求。

4 前沿技術探索ASTM 標準模具的技術發展聚焦于 “高端化與定制化”。納米涂層技術（如 TiN、DLC 涂層）的應用，使型腔表面硬度提升 2~3 倍，顯著延長模具使用壽命；數字孿生技術的引入，實現模具設計、制造、使用全生命周期的數字化模擬，提前預判潛在問題；針對新能源材料（如動力電池隔膜、光伏封裝材料）的測試需求，新型專用模具不斷涌現，型腔結構與工藝參數針對性優化，滿足材料特殊性能測試要求。同時，模具與自動化測試設備的聯動性增強，實現樣片成型、取出、輸送的一體化作業，提升測試效率。

四、三大標準模具對比與選擇

1 對比分析

設計依據：ISO 模具遵循國際統一規范，通用性最強；GB 模具貼合國內生產實際，設備適配性優；ASTM 模具標準精細化程度高，專項適配性突出

核心優勢：ISO 模具勝在國際互認性，支撐產品出口；GB 模具優勢在于成本可控與本土化服務；ASTM 模具適合高端材料研發與北美市場準入

應用場景：ISO 模具適配跨國企業、國際認證；GB 模具主導國內制造業、工程建設；ASTM 模具聚焦航空航天、醫療器械、北美市場導向型企業

技術參數：三類模具核心尺寸精度處于同一水平，ASTM 模具在溫度控制、表面質量等細節參數上要求更嚴苛，GB 模具在環境適應性與耐用性上更側重實際生產場景

2 選擇指南選擇模具時需優先明確核心需求：產品以國內市場為主、配套國內供應鏈，優先選用 GB 標準模具，兼顧成本與合規性；產品出口全球、需通過國際認證，首選 ISO 標準模具，確保測試數據國際互認；產品面向北美市場或涉及高端材料研發，應采用 ASTM 標準模具，滿足精細化測試要求。同時需結合材料類型（金屬、塑料、橡膠、復合材料）、成型工藝（注射、壓制、沖壓）、測試項目（拉伸、沖擊、硬度、剪切）等因素，選擇對應專項模具。此外，模具制造商的資質認證（如 ISO 9001 質量體系認證）、售后服務能力也是重要考量因素，確保模具長期穩定使用。

五、總結

ISO、GB、ASTM 標準樣片試驗?zāi)＞咦鳛椴牧闲阅軠y試的核心裝備，其技術特性與應用場景各有側重，共同支撐著全球制造業的質量管控與技術創新。ISO 模具的通用性、GB 模具的本土化適配性、ASTM 模具的精細化，分別滿足了不同市場定位、不同技術需求的企業訴求。隨著制造業向高端化、智能化、綠色化轉型，三類模具均在數字化設計、智能化升級、新材料應用等方面持續演進，模具精度、穩定性與適配性不斷提升。

在實際應用中，企業需基于自身市場定位、材料特性與測試需求，科學選擇對應的標準模具，同時關注標準更新與技術迭代，確保測試工作的合規性與先進性。未來，隨著全球標準體系的持續融合與技術的不斷突破，樣片試驗?zāi)＞邔⒊?“更高精度、更強適配、更智能高效” 的方向發展，為新材料研發與高質量制造提供更堅實的技術支撐。
