注塑模具的穩定運行依賴八大核心系統的協同配合，各系統既獨立承擔特定功能，又相互關聯形成閉環，直接決定塑件成型精度、生產效率與模具使用壽命。樣條測試模具作為材料性能檢測的專用裝備，其八大系統設計更強調標準化、高精度與穩定性，是理解模具核心原理的典型載體。本文將結合實際生產場景與行業技術趨勢，解析八大核心系統的核心要點，重點融入樣條測試模具的專屬設計要求。

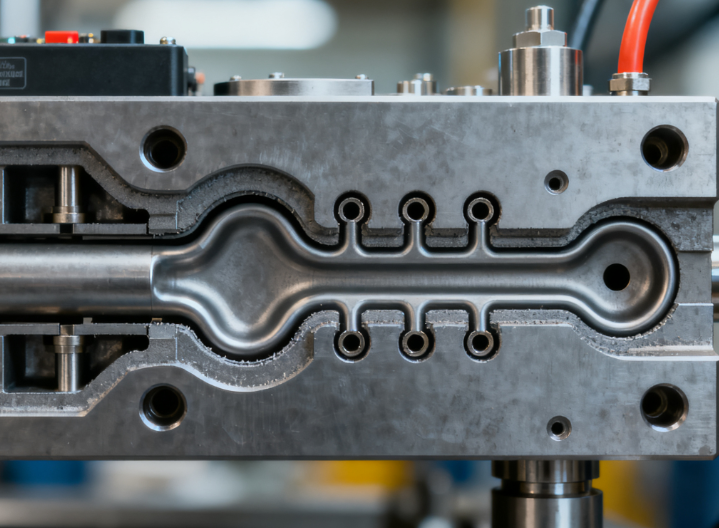

一、成型系統

1 核心功能：作為模具的核心模塊，通過型腔與型芯的精準配合，形成塑件的內外表面與幾何結構，直接決定產品尺寸精度、表面質量與力學性能。2 設計要點：型腔與型芯的配合間隙需控制在 0.005-0.02mm，避免溢料或粘模；材料選擇需匹配成型工況，常用 P20 預硬鋼、S136 鏡面鋼等，表面粗糙度 Ra≤0.025μm。3 樣條測試模具適配：嚴格遵循 GB/T 1040.2-2006 標準，型腔尺寸公差 ±0.01mm；拋光型樣條模具選用 S136 鋼，表面可拋光至 Ra0.008μm，適配高分子材料檢測；氮化型采用 38CrMoAl 鋼，氮化層厚度 0.2-0.4mm，應對高溫高磨損場景。

二、澆注系統

1 核心功能：連接注塑機噴嘴與型腔，負責將熔融塑料平穩、均勻地輸送至成型區域，同時實現冷料隔離與壓力傳遞。2 設計要點：主流道錐角 2°-6°，小端直徑 3-6mm；分流道以圓形或梯形為主，直徑 4.8-8mm，流動長度差需≤5%；澆口類型根據塑件特性選擇，點澆口直徑 1.5-2mm，扇形澆口擴散角 60-90°。3 樣條測試模具適配：單腔模具采用點澆口設計，澆口與樣條端部距離≥5mm，避免痕跡影響測試；多腔模具采用平衡式流道，各腔長度偏差≤0.5mm，保障樣條性能一致性；復合材料樣條模具增設纖維導向通道，防止纖維斷裂。

三、頂出系統

1 核心功能：成型完成后，通過機械力將塑件從型腔或型芯上平穩脫出，確保塑件無變形、無損傷。2 設計要點：常用頂針、推板等結構，頂針直徑 2-10mm，表面氮化處理后硬度≥HV800；推板頂出面積比≥60%，適配深腔薄壁件；頂出機構需配備先復位裝置，避免與其他系統干涉。3 樣條測試模具適配：采用 3-5 個直徑 2-3mm 的頂針，配合間隙 0.002-0.003mm，確保受力均勻；頂針位置避開樣條測試關鍵區域，防止產生應力集中；高溫工況下頂針選用 Inconel 718 高溫合金材質。

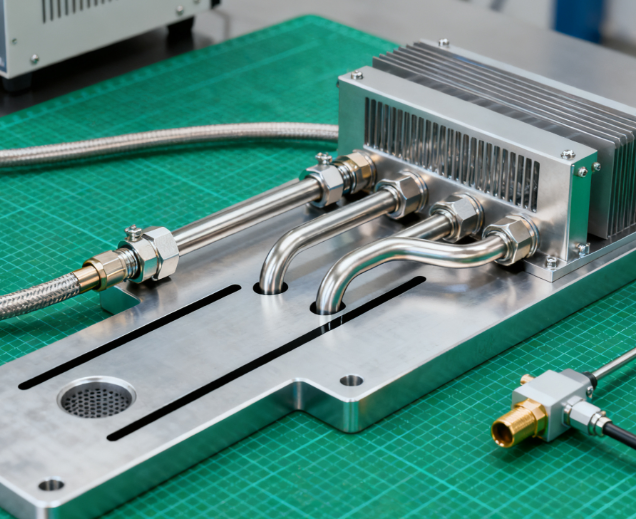

四、冷卻系統

1 核心功能：通過循環介質控制模具溫度，縮短成型周期，保證塑件冷卻均勻，減少尺寸變形與內應力。2 設計要點：冷卻水道直徑 8-12mm，與產品輪廓間距為 1.5-2 倍水道直徑；采用分區控溫設計，外觀面溫差≤2℃；高熱負荷區可采用鈹銅鑲件，導熱系數提升至 330W/m?K。3 樣條測試模具適配：拋光型模具水路間距 20-30mm，水溫波動 ±1℃；氮化型模具水路直徑擴大 1-2mm，配備耐高溫密封件；3D 打印隨形水路在復雜樣條模具中應用漸廣，冷卻效率提升 40%。

五、導向定位系統

1 核心功能：確保動模與定模開合模時精準對位，控制同軸度偏差，防止模具卡死或塑件錯位，保障成型穩定性。2 設計要點：采用四組導柱導套，配合公差 H7/g6，表面粗糙度 Ra≤0.4μm；大型模具增設中央輔助導向，錐面定位錐度 5-10°，定位精度 ±0.005mm。3 樣條測試模具適配：拋光型模具導柱導套配合精度≤0.005mm，避免影響型腔拋光精度；氮化型模具預留 0.1-0.2mm 氮化層加工余量；多腔樣條模具配備智能定位監測模塊，實時反饋對位偏差。

六、排氣系統

1 核心功能：排出型腔內的空氣與塑料分解氣體，避免困氣導致的燒焦、氣泡、缺料等缺陷，保障熔體填充順暢。2 設計要點：分型面排氣槽深度 0.02-0.04mm，寬度 5-10mm；深腔死角區域可采用透氣鋼鑲件，透氣量≥0.8L/(min?cm2)；排氣槽需避開成型關鍵表面。3 樣條測試模具適配：排氣槽深度 0.03-0.05mm，每 10mm 型腔長度對應 1 條排氣槽；氮化型模具因氮化層致密，需擴大排氣槽截面積；樣條型腔末端與熔接線交匯處必設排氣結構，氣孔率控制在＜2%。

七、側向抽芯系統

1 核心功能：成型塑件側面的孔、凹槽或倒扣結構，通過機械或液壓驅動實現抽芯與復位動作。2 設計要點：斜導柱驅動角度≤25°，液壓缸驅動行程精度 ±0.02mm；滑塊表面鍍硬鉻或涂覆 DLC，摩擦系數≤0.1；斜頂角度通過倒扣量與頂出行程精準計算。3 樣條測試模具適配：針對帶凹槽的異形測試樣條，采用液壓驅動滑塊，抽芯速度控制在 5-10mm/s；滑塊與型腔配合間隙 0.008-0.012mm，避免影響樣條尺寸精度；高頻使用場景下配備磨損監測傳感器。

八、模架支撐系統

1 核心功能：支撐與固定模具各功能部件，提供標準化安裝接口，增強模具整體剛性，分散成型壓力，便于模具維護與更換。2 設計要點：模架材質以 S50C 碳素結構鋼為主，大型模具采用鑄鐵增強剛性；模板厚度根據型腔尺寸與鎖模力設計，撓度變形≤0.01mm；配備標準化吊環與定位銷，適配注塑機安裝需求。3 樣條測試模具適配：單腔樣條模具采用輕量化鋁合金模架，提升換模效率；多腔模具模架增設加強筋，確保批量生產時的穩定性；模塊化設計成為趨勢，支持 4 腔、8 腔等快速切換，適配不同檢測批量需求。

八大核心系統的協同優化是注塑模具技術發展的核心方向，當前 3D 打印、CAE 仿真、智能監測等技術正深度融入各系統，推動模具向高精度、智能化、綠色化轉型。樣條測試模具的標準化設計理念與精準控制要求，為復雜塑件模具設計提供了重要參考，掌握各系統的設計邏輯與適配原則，是模具技術入門與進階的關鍵。
