在電子產業飛速發展的新時代，電子產品不斷朝著小型化、輕量化、多功能化以及高集成化方向邁進。精密注塑作為電子零部件

制造的關鍵工藝，其模具設計的精度與質量直接決定了注塑產品的品質。高精度模具設計不僅能確保電子產品的尺寸精度、外觀質量，

還對生產效率和成本控制有著深遠影響。

一、模具材料選擇要點

在電子領域，模具需要承受反復的注塑壓力、溫度變化以及摩擦磨損。因此，應優先選擇高強度、高硬度、高耐磨性的模具鋼材料。

例如，Cr12MoV 鋼具有較高的硬度和耐磨性，經過淬火回火處理后，硬度可達 HRC58 - 62，能有效應對電子注塑過程中頻繁的開合

模以及塑料熔體的沖刷，保證模具在長期使用中保持良好的尺寸精度。

電子產品的注塑過程往往伴隨著快速的溫度變化，模具材料需要具備良好的熱穩定性和熱傳導性。像 H13 鋼，其熱疲勞性能優異，

能在頻繁的冷熱交替環境下，減少熱裂紋的產生，保證模具的使用壽命。同時，良好的熱傳導性可以使模具快速散熱，縮短冷卻時間，

提高生產效率。

電子零部件對表面質量要求極高，模具材料中的雜質、氣孔等缺陷可能會在注塑過程中影響制品的表面質量，產生氣孔、麻點等瑕疵。

因此，應選用純凈度高的模具鋼，通過先進的冶煉工藝，如電渣重熔技術，降低材料中的有害雜質和氣體含量，提高模具表面質量。

二、模具結構設計要點

分型面的選擇直接影響到模具的開合、塑件的脫模以及成型質量。在電子精密注塑模具中，分型面應盡量選擇在塑件外形輪廓最大處，

以方便脫模。同時，要考慮到塑件的外觀要求，避免在外觀面留下分型線痕跡。對于一些具有復雜外觀的電子產品，如手機外殼，可采

用隱蔽分型面設計，將分型線隱藏在不顯眼的部位，如手機的邊緣或底部。

澆注系統的設計要確保塑料熔體能夠快速、均勻地填充模具型腔。主流道、分流道的直徑和長度應根據塑件的尺寸、重量以及塑料的流

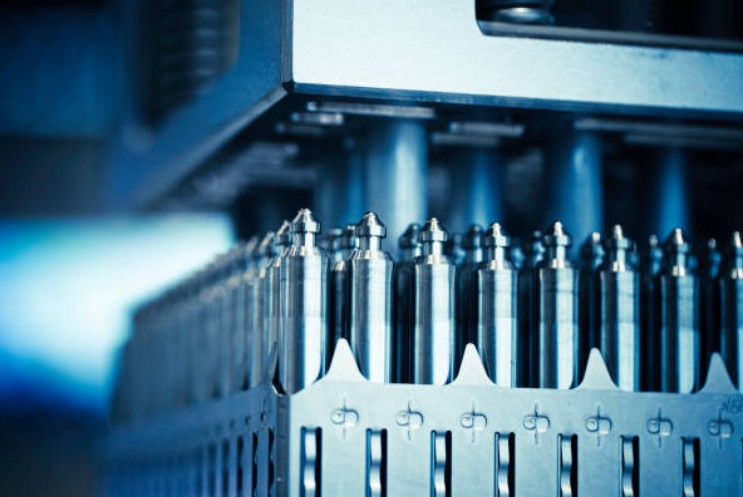

動性合理設計。在電子注塑中，為了提高熔體的流動性和填充速度，常采用熱流道澆注系統。熱流道系統可以使塑料熔體在高溫下保持

熔融狀態，減少熔體的壓力損失，提高注塑效率，同時還能避免澆口痕跡，提高塑件的外觀質量。

冷卻系統是保證塑件尺寸精度和縮短成型周期的關鍵。在電子精密注塑模具中，應根據塑件的形狀和尺寸，合理布置冷卻水路。采用隨

形冷卻技術，即根據塑件的外形輪廓設計冷卻水路，使冷卻水路更加貼近型腔表面，能夠?qū)崿F(xiàn)更均勻的冷卻效果，減少塑件的變形。同

時，使用高效的冷卻介質，如低溫水或冷卻液，提高冷卻效率。

脫模機構要保證塑件能夠順利脫模，且不損壞塑件的表面和尺寸精度。對于電子精密注塑件，常采用頂針脫模、推板脫模或滑塊脫模等

方式。在設計脫模機構時，要合理分布頂針或推桿的位置，避免在塑件表面留下明顯的頂出痕跡。對于一些具有倒扣結構的電子產品，

如電子連接器，需要設計滑塊或斜頂?shù)葌?cè)向分型抽芯機構，實現塑件的順利脫模。

三、高精度尺寸設計要點

在電子領域，塑件的尺寸精度要求極高，模具設計時需要嚴格控制公差。根據塑件的功能要求和裝配要求，合理分配模具零件的制造公差

和成型公差。一般來說，模具零件的制造公差應控制在塑件公差的 1/3 - 1/5 。例如，對于尺寸公差要求在 ±0.05mm 的電子塑件，模具

零件的制造公差可能需要控制在 ±0.01 - ±0.015mm 之間。

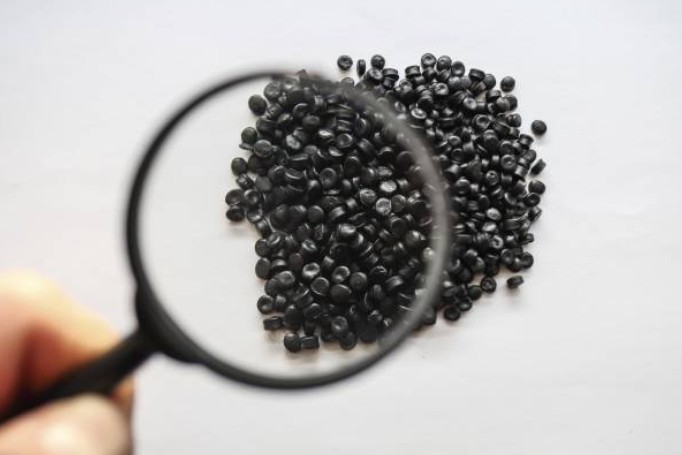

塑料在注塑成型過程中會發生收縮，不同的塑料材料收縮率不同，即使是同一種塑料材料，在不同的成型條件下收縮率也會有所差異。因

此，在模具設計時，需要準確了解塑料材料的收縮率，并進行合理的補償?？梢酝ㄟ^(guò)試驗或參考塑料材料供應商提供的收縮率數據，結合

模具的實際結構和成型工藝，對模具型腔和型芯的尺寸進行修正，以保證塑件的尺寸精度。

模具零件之間的配合精度對塑件的尺寸精度有著重要影響。在設計模具時，要保證模具零件之間的配合間隙合理，如滑塊與滑槽的配合間隙、

頂針與頂針孔的配合間隙等。采用高精度的加工工藝和裝配工藝，保證模具零件的配合精度。例如，采用慢走絲線切割加工滑塊和滑槽，配

合間隙可以控制在 ±0.005mm 以內，確?；瑝K運動的順暢性和精度。

四、新時代技術在模具設計中的應用

CAD 技術可以實現模具的三維建模和設計，方便設計師進行結構優化和干涉檢查。通過 CAD 軟件，設計師可以快速地對模具的各個零件進行

設計和修改，提高設計效率。CAE 技術則可以對注塑成型過程進行模擬分析，預測塑料熔體的流動、溫度分布、壓力變化以及塑件的收縮變形

等情況。通過 CAE 分析，設計師可以提前發現模具設計中的問題，優化模具結構和成型工藝參數，提高模具設計的成功率。

增材制造技術，如 3D 打印，在模具設計制造中發揮著越來越重要的作用。對于一些具有復雜冷卻水路或特殊結構的模具，可以采用 3D 打印

技術直接制造模具零件。3D 打印技術可以實現模具零件的快速制造，縮短模具制造周期，同時還可以制造出傳統加工方法難以實現的結構，

提高模具的性能和效率。

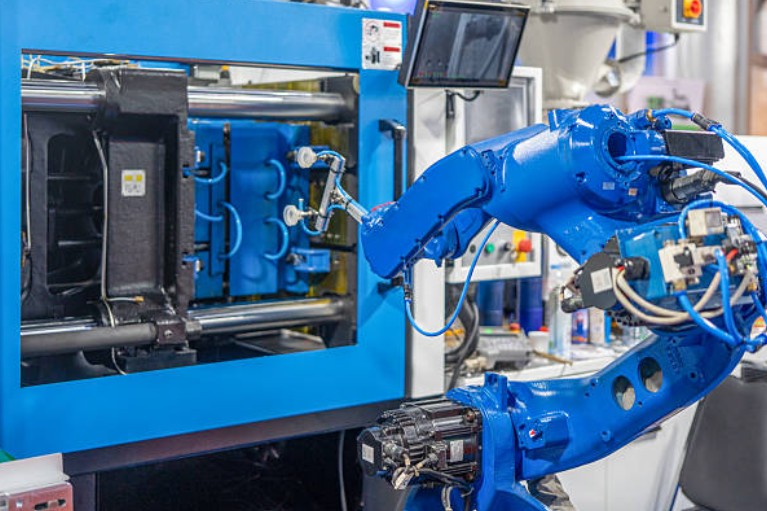

在新時代，智能制造和信息化管理理念逐漸應用于模具設計制造領域。通過建立模具制造的數字化車間，實現模具制造過程的自動化、智能化控制。

利用傳感器和監控系統實時采集模具制造過程中的數據，如加工參數、設備狀態等，通過數據分析和優化，實現對模具制造過程的精準控制，提高

模具制造的精度和質量。

五、結論

電子領域精密注塑的高精度模具設計是一個復雜而系統的工程，涉及到模具材料選擇、結構設計、尺寸精度控制以及新時代技術的應用等多個方面。

在新時代背景下，隨著電子產業的不斷發展和技術的不斷進步，對精密注塑模具設計的要求也會越來越高。模具設計人員需要不斷學習和掌握新的

技術和理念，提高模具設計水平，為電子產業的發展提供更加優質、高效的模具解決方案。
