在塑料件定制生產(chǎn)領域，模具設計與注塑工藝是決定產(chǎn)品質(zhì)量、生產(chǎn)效率及成本控制的核心環(huán)節(jié)。隨著汽車、電子、醫(yī)療等行業(yè)對定制塑料件的精度（如尺寸公差 ±0.05mm 以內(nèi)）、性能（如耐溫、抗沖擊）及交付周期（通常要求 15-30 天）提出更高要求，優(yōu)化模具設計與注塑工藝已成為企業(yè)提升市場競爭力的關鍵路徑。

一、模具設計核心要點

模具設計需以定制產(chǎn)品需求為導向，兼顧成型精度、生產(chǎn)穩(wěn)定性及模具壽命（通常要求 50 萬模次以上）。

1. 產(chǎn)品設計階段的前置考量

定制塑料件的模具設計需從產(chǎn)品端源頭把控：

收縮率匹配：根據(jù)材料特性設定模具尺寸補償，如聚乙烯（PE）收縮率 1.5%-3.5%、聚碳酸酯（PC）0.5%-0.7%，避免成品尺寸偏差。

壁厚優(yōu)化：保持壁厚均勻（建議 2-4mm），局部厚壁處需設計加強筋，且筋厚不超過壁厚 70%，防止縮痕、氣泡缺陷。

脫模設計：設置 0.5°-3° 脫模斜度，復雜結(jié)構(gòu)需增加局部脫模機構(gòu)；所有邊角采用 R0.5 以上圓角過渡，減少應力集中。

2. 模具結(jié)構(gòu)的關鍵設計

分型面規(guī)劃：選擇產(chǎn)品最小輪廓面作為分型面，復雜產(chǎn)品可采用多分型面設計，降低飛邊產(chǎn)生概率。

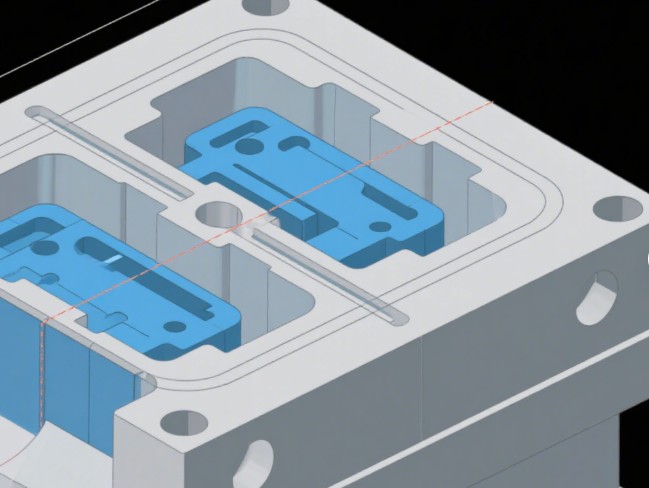

型腔與型芯布局：多腔模具需保證型腔對稱分布，型腔間距不小于模具壁厚的 1.5 倍，確保各腔填充一致性。

易損件設計：采用鑲件結(jié)構(gòu)替代整體加工，滑塊、斜頂?shù)冗\動部件選用 S136 不銹鋼材質(zhì)，提高耐磨性。

3. 澆注系統(tǒng)的優(yōu)化設計

流道選型：主流道直徑根據(jù)注塑機噴嘴匹配（通常 Φ4-8mm），分流道優(yōu)先采用圓形截面（比表面積最小，流動阻力低）。

澆口設計：根據(jù)產(chǎn)品大小選擇澆口類型，小型件用點澆口（Φ0.8-1.5mm），大型件用側(cè)澆口（寬度 5-10mm），避免熔接線集中在受力區(qū)域。

冷料井設置：在主流道末端設計深度 10-15mm 的冷料井，防止冷料進入型腔影響表面質(zhì)量。

4. 冷卻與頂出系統(tǒng)設計

冷卻系統(tǒng)：冷卻水道直徑 8-12mm，與型腔距離 15-20mm，采用并聯(lián)式布局；復雜產(chǎn)品可應用 3D 打印隨形冷卻，冷卻效率提升 30% 以上。

頂出系統(tǒng)：頂針直徑根據(jù)受力計算（通常 Φ3-8mm），間距不超過 50mm；深腔產(chǎn)品需搭配氣動頂出，避免脫模變形。

5. 排氣系統(tǒng)設計要求

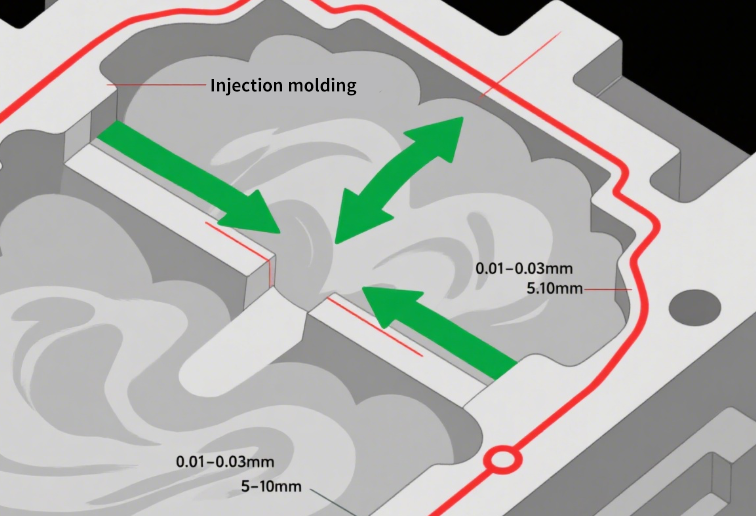

排氣槽設置在型腔填充末端，深度 0.01-0.03mm、寬度 5-10mm，確保型腔內(nèi)空氣順利排出，防止氣泡、燒焦缺陷。

二、注塑工藝的優(yōu)化策略

注塑工藝需與模具設計匹配，通過參數(shù)精準調(diào)控實現(xiàn) “優(yōu)質(zhì)、高效、低耗” 生產(chǎn)。

1. 溫度參數(shù)的精準控制

根據(jù)材料特性設定溫度參數(shù)，以常用材料為例：

ABS 塑料：料筒前段 200-220℃、中段 220-240℃、后段 180-200℃，噴嘴 210-230℃，模具溫度 60-80℃。

聚丙烯（PP）：料筒溫度 180-220℃，模具溫度 40-60℃。

溫度偏差需控制在 ±5℃以內(nèi)，避免材料降解或流動性不足。

2. 注射壓力與速度的匹配

注射壓力：小型薄壁件（壁厚 1-2mm）壓力 80-100MPa，大型厚壁件（壁厚 5mm 以上）120-150MPa，防止填充不足或飛邊。

注射速度：采用分段控制，填充初期慢速（20-30mm/s）避免噴射，中期快速（50-80mm/s）提高效率，末期慢速（10-20mm/s）減少保壓沖擊。

3. 保壓與冷卻時間的優(yōu)化

保壓參數(shù)：保壓壓力為注射壓力的 60%-80%，保壓時間根據(jù)壁厚設定，3mm 壁厚對應 15-20 秒，避免縮痕。

冷卻時間：通過冷卻效率計算確定，PP 材料 3mm 壁厚冷卻時間 15-25 秒，PC 材料需延長至 25-40 秒，確保成品脫模時溫度低于熱變形溫度。

4. 工藝優(yōu)化的先進方法

傳統(tǒng)經(jīng)驗參數(shù)設定缺陷率較高（5%-8%），目前主流采用基于高斯模型的分布估計算法（EDA）優(yōu)化參數(shù)組合。某汽車塑件企業(yè)應用該方法后，缺陷率降至 2%-3%，單位產(chǎn)品能耗降低 15%-20%。

三、結(jié)論

模具設計與注塑工藝是定制塑料件生產(chǎn)的 “一體兩面”：優(yōu)良的模具設計為工藝優(yōu)化提供基礎，精準的工藝調(diào)控則能最大化發(fā)揮模具性能。企業(yè)需通過產(chǎn)品 - 模具 - 工藝的協(xié)同優(yōu)化，實現(xiàn)成品合格率提升（目標≥98%）、生產(chǎn)周期縮短（較傳統(tǒng)工藝減少 20%-30%）及成本降低（模具維護成本減少 15%）。未來，隨著 3D 打印模具、智能注塑系統(tǒng)的應用，定制塑料件生產(chǎn)的精準度與效率將進一步突破。
