塑料模具在汽車制造領域的應用愈發廣泛，其對于實現汽車零部件的輕量化、高精度以及復雜結構成型具有關鍵作用。隨著汽車工業向電動化、智能化方向快速發展，對塑料模具的性能、精度和生產效率也提出了更高要求。本文將結合汽車行業實際案例，探討塑料模具的應用現狀，并提出針對性的優化方案。

一、應用案例

（一）汽車保險杠模具應用

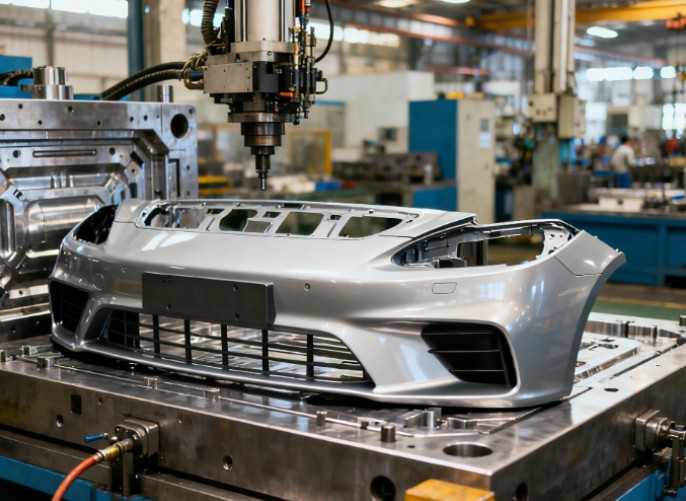

以某主流汽車企業生產的中型 SUV 保險杠為例，其采用了聚丙烯（PP）材料結合滑石粉填充的配方，通過注塑模具成型。該保險杠模具為多型腔熱流道模具，型腔數量為 4 腔。在實際生產中，模具的注射壓力設定為 80MPa，注射速度為 60cm3/s，保壓壓力為 60MPa，保壓時間為 15s，冷卻時間為 25s，生產周期約為 60s。經檢測，成型后的保險杠尺寸精度達到 ±0.2mm，滿足汽車行業對保險杠外觀和裝配尺寸的嚴格要求。在該車型的生命周期內，該模具累計生產保險杠超過 50 萬件，模具的維修次數僅為 3 次，主要維修內容為更換局部磨損的鑲件，體現出良好的模具壽命和穩定性。

（二）汽車發動機進氣歧管模具應用

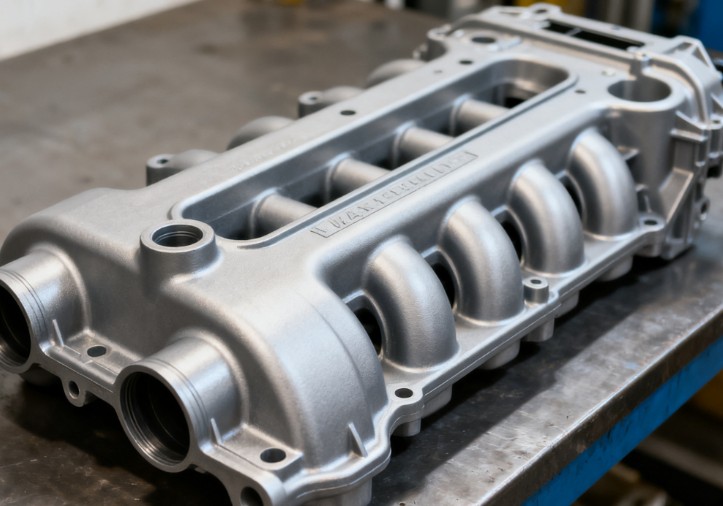

某汽車發動機的塑料進氣歧管采用玻璃纖維增強尼龍（PA6+30% GF）材料，模具為熱固性注塑模具（由于材料在高溫下具有一定的交聯反應特性）。模具的加熱溫度控制在 85℃，以保證材料的流動性和固化效果。注射壓力為 120MPa，注射速度為 40cm3/s，保壓壓力為 90MPa，保壓時間為 20s，冷卻時間為 30s，生產周期約為 75s。成型后的進氣歧管在氣密性測試中，在 0.5MPa 的壓力下，泄漏量小于 5mL/min，完全符合發動機進氣系統的密封要求。該模具自投入使用以來，已生產進氣歧管 20 萬件，模具的型腔表面粗糙度仍保持在 Ra0.4μm 以下，確保了進氣歧管的表面質量。

二、存在的問題

（一）模具設計方面

部分復雜汽車零部件模具，如汽車儀表盤模具，由于其結構包含多個卡扣、凹槽和不同厚度的區域，在模具設計時，流道布局和澆口位置的選擇難度較大。不合理的流道設計可能導致材料填充不均勻，出現短射、熔接痕等缺陷。例如，某汽車企業早期設計的儀表盤模具，因澆口位置設置不當，導致儀表盤邊緣區域填充不足，廢品率一度達到 8%。

（二）模具制造精度方面

對于汽車精密塑料零部件，如汽車傳感器外殼模具，其尺寸精度要求達到 ±0.05mm。然而，在實際模具制造過程中，由于加工設備的精度限制以及熱處理變形等因素，部分模具的成型零件尺寸難以完全滿足設計要求。據統計，某模具制造企業生產的傳感器外殼模具，首次加工合格率僅為 70%，需要通過多次修模才能達到精度要求，增加了模具的制造成本和周期。

（三）模具生產效率方面

汽車行業的市場需求變化快，對塑料模具的生產效率要求較高。但一些傳統的塑料模具，如汽車門板模具，其冷卻系統設計不夠優化，冷卻水道布局不合理，導致模具冷卻時間較長，生產周期難以進一步縮短。以某汽車門板模具為例，原冷卻時間為 35s，占整個生產周期的 50% 以上，制約了生產效率的提升。

三、優化方案

（一）模具設計優化

借助計算機輔助工程（CAE）軟件，如 Moldflow，對汽車零部件模具進行流動模擬分析。以汽車保險杠模具為例，通過 Moldflow 模擬，優化流道直徑和澆口位置，使材料填充更加均勻。同時，采用模流分析確定最佳的注射壓力、速度等工藝參數，減少成型缺陷的產生。經優化后的保險杠模具，廢品率從原來的 5% 降低至 2%。

（二）模具制造精度優化

采用高精度加工設備，如五軸聯動加工中心，提高模具成型零件的加工精度。對于汽車傳感器外殼模具，選用精度為 ±0.005mm 的加工中心進行型腔和型芯的加工。此外，引入數字化檢測技術，如三坐標測量機（CMM），對模具零件進行 100% 全尺寸檢測，確保模具制造精度符合設計要求。通過這些措施，某模具制造企業生產的傳感器外殼模具首次加工合格率提升至 90% 以上。

（三）模具生產效率優化

優化模具冷卻系統設計，采用隨形冷卻水道技術。以汽車門板模具為例，利用 3D 打印技術制造具有復雜隨形冷卻水道的模具鑲件，使冷卻水道更貼近型腔表面，提高冷卻效率。優化后，汽車門板模具的冷卻時間縮短至 20s，生產周期從原來的 70s 縮短至 55s，生產效率提升約 21%。同時，采用快速換模技術，如液壓快速換模系統，減少模具更換時間，提高設備的利用率。

四、結論

塑料模具在汽車行業的應用廣泛且關鍵，通過對汽車保險杠、發動機進氣歧管等典型零部件模具應用案例的分析，明確了當前模具應用中存在的設計、制造精度和生產效率等方面的問題。結合 CAE 模擬、高精度加工設備和隨形冷卻水道等技術提出的優化方案，能夠有效提升塑料模具在汽車行業的應用水平，滿足汽車工業不斷發展的需求，為汽車零部件的輕量化、高精度和高效生產提供有力支撐。隨著汽車行業技術的持續進步，塑料模具技術也將不斷創新和發展，進一步推動汽車制造業的升級。
