在電子設備領域蓬勃發展的當下，塑料模具作為關鍵制造工藝，其重要性愈發凸顯。從微小的電子元器件到大型的設備外殼，塑料模具的身影無處不在。它不僅決定了電子設備的外觀和尺寸精度，更對產品的功能、性能以及生產效率產生深遠影響。隨著電子設備向小型化、輕量化、高性能化以及多功能化方向發展，塑料模具也在不斷創新，以適應這些新需求。

一、廣泛應用

1. 電子設備外殼制造

電子設備如智能手機、平板電腦、筆記本電腦、智能音箱等的外殼多由塑料模具注塑成型。以智能手機為例，IDC 數據顯示 2024 年全球智能手機出貨量達 12.5 億部，其中 65% 的機型采用 ABS+PC 合金或聚碳酸酯（PC）材質外殼 —— 這類外殼依賴高精度注塑模具，比如華為 Mate 系列手機的曲面后蓋模具，需將合模間隙控制在 0.005mm 以內，才能避免溢邊并保證曲面貼合度。在筆記本電腦領域，聯想小新系列的一體成型掌托模具通過優化澆口位置，將外殼壁厚公差控制在 ±0.1mm，既比傳統結構輕 15%，又能提升抗沖擊性。

2. 電子元器件封裝

電子元器件如芯片、電阻、電容等需要進行封裝保護，塑料模具在這一過程中發揮著重要作用。以芯片封裝為例，臺積電 28nm 工藝芯片采用的 QFP（四方扁平封裝）模具需實現 0.3mm 引腳間距的精準成型，通過鍍鎳模具型腔和階梯式保壓工藝，可將引腳變形率控制在 0.02mm 以內。據 SEMI 統計，2024 年全球半導體封裝用塑料模具市場規模達 48 億美元，其中 92% 的消費級芯片封裝依賴注塑模具，典型如小米手環的主控芯片封裝模具，單模次產能達 800 顆，良率穩定在 99.2% 以上。

3. 內部結構件制造

電子設備內部的支架、框架、連接器等結構件，多通過塑料模具制造。在可穿戴設備領域，蘋果 Watch 的內部天線支架模具采用聚苯硫醚（PPS）材料，通過微發泡注塑工藝，在保證支架拉伸強度≥80MPa 的同時，將重量降低 20%；華為 FreeBuds 耳機的充電倉連接器模具需實現 0.15mm 的插針配合間隙，通過慢走絲加工模具型腔（精度達 ±0.003mm），解決了連接器插拔卡頓問題。

二、創新發展

1. 材料創新

為滿足電子設備對塑料部件的高性能需求，新型材料與模具的適配技術持續突破。在 5G 領域，中興通訊的 5G 基站天線罩模具采用液晶聚合物（LCP）材料，通過設計螺旋式流道將材料流動阻力降低 30%，最終使天線罩在 10GHz 下的介電損耗穩定在 0.0028，滿足 5G 信號傳輸要求；富士康為某消費電子企業開發的毫米波雷達外殼模具采用改性聚苯醚（PPO）材料，配合模內涂層工藝，實現 - 40℃~85℃環境下的熱變形量≤0.1mm/m，保證尺寸穩定性。

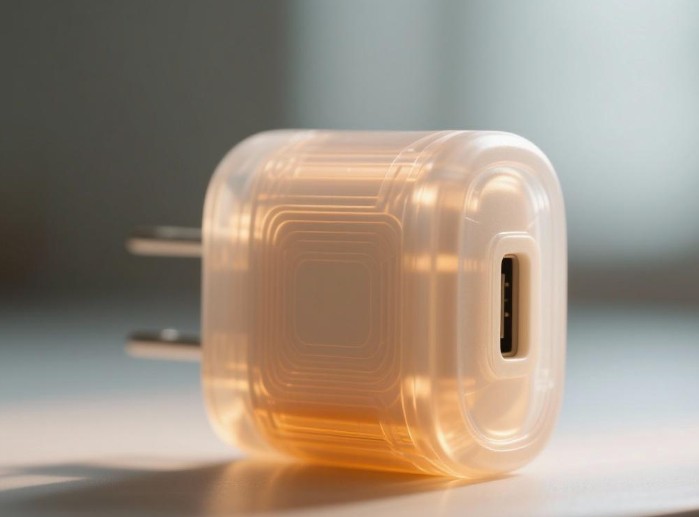

生物基塑料的應用也在提速。某國內模具企業為榮耀開發的環保型充電器外殼模具，采用 30% 玉米淀粉改性聚乳酸（PLA）材料，通過隨形冷卻設計優化冷卻水路，將冷卻時間從 25s 縮短至 18s，同時把 PLA 制品的縮痕率從 15% 降至 2.8%，且外殼可在工業堆肥條件下 180 天完全降解。不過目前生物基材料的模具加工仍有瓶頸，比如 PHA 材料在注塑溫度超過 190℃時易降解，需采用鍍鉻涂層 + 漸變式螺槽的定制化螺桿，這導致模具成本比傳統模具高 12%~15%。

2. 模具設計創新

（1）仿真驅動設計

計算機輔助工程（CAE）技術已成為模具設計的核心工具。某電子煙模具企業（如深圳合元集團）在開發煙彈外殼模具時，通過 Moldflow 模擬熔體填充過程，發現原設計的澆口位置易產生熔接痕且強度降低 20%，隨后將單點澆口改為扇形澆口，配合 1.2MPa 的保壓補償，使熔接痕強度提升至基材的 90%，試模次數從 5 次降至 2 次，開發周期縮短 32 天。

（2）微型化設計

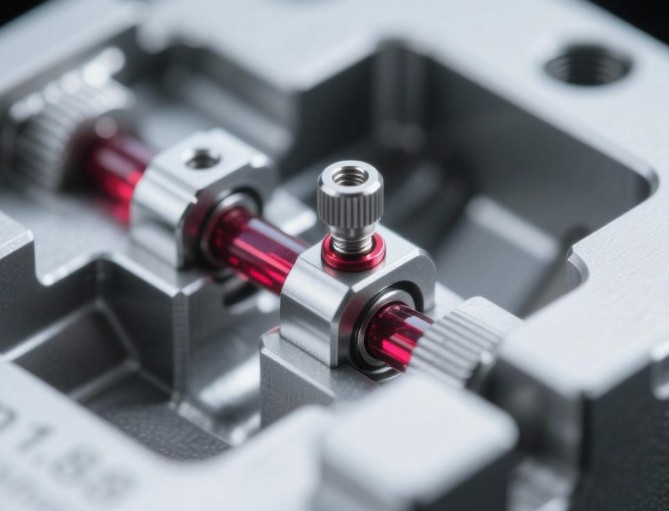

針對電子設備微型化趨勢，微注射模具技術快速發展。舜宇光學為 VR 設備開發的微型鏡頭支架模具，型腔尺寸僅 2.5mm×1.8mm，通過采用耐磨性提升 5 倍的紅寶石導柱和注射速度達 500mm/s 的壓電式注射單元，實現 0.001mm 的尺寸公差；某醫療電子企業的血糖傳感器電極模具通過定位精度 ±0.0005mm 的磁懸浮定位技術，將嵌件與塑料的配合間隙控制在 0.002mm 以內，解決了傳感器信號漂移問題。

3. 制造工藝創新

（1）精密加工技術

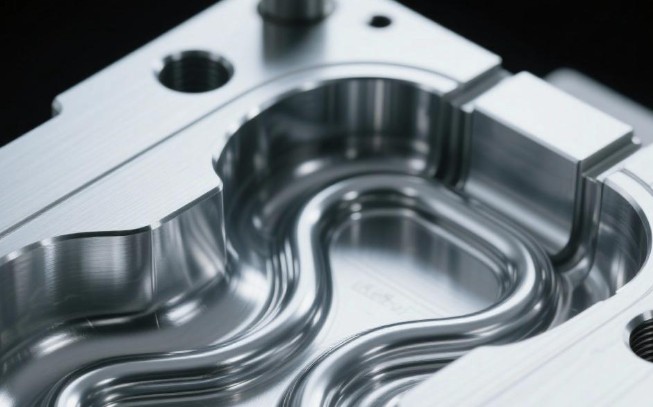

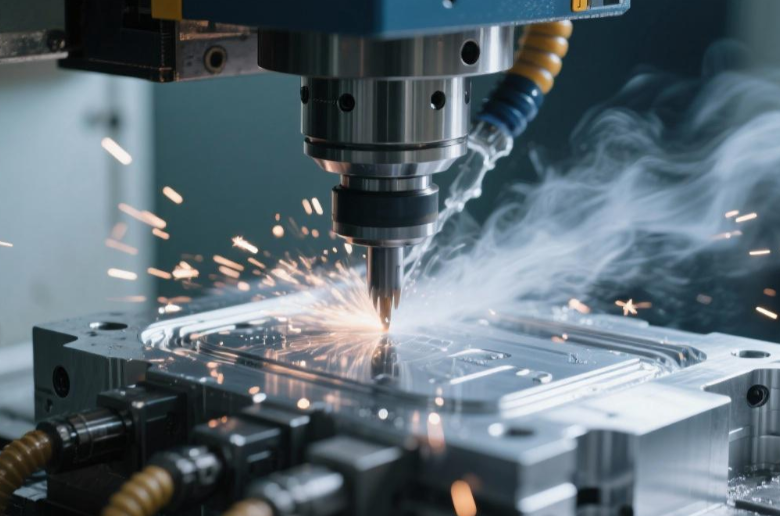

五軸聯動 CNC 與 3D 打印的結合，大幅提升模具精度。某汽車電子模具企業（如寧波方正）引入德國 DMG MORI NTX2000 五軸機床，加工新能源汽車車載屏的導光板模具型腔時，將曲面接刀痕控制在 0.002mm 以內，使光學透過率從傳統加工的 88% 提升至 92%；3D 打印隨形冷卻水路技術在某路由器外殼模具上的應用，將冷卻時間從 35s 縮短至 21s，成型良率從 85% 提升至 98%，年產能增加 120 萬件。

（2）智能化制造

工業物聯網（IIoT）技術在模具生產中落地應用。深圳某精密模具廠（為大疆供應無人機部件模具）在加工中心部署振動、溫度、主軸負載傳感器，通過邊緣計算網關實時采集數據，結合基于 5000 + 組加工數據訓練的 AI 算法預測刀具壽命，將硬質合金刀具的更換周期從固定 8 小時調整為動態 10~12 小時，斷刀率從 2% 降至 0.28%，年節約刀具成本 210 萬元；同時，其自動化生產線采用重復定位精度 ±0.02mm 的六軸機器人進行模具零件上下料，人均產能提升 40%，產品尺寸一致性（CPK 值）從 1.33 提升至 1.67。

三、挑戰與策略

1. 核心挑戰：從生產痛點到行業瓶頸

（1）高精度與復雜結構的制造瓶頸

電子設備的輕薄化導致模具結構愈發復雜，典型如 Mini LED 背光模組的導光板模具 —— 某企業為 TCL 開發的 65 英寸 Mini LED 電視導光板模具，需加工 120 萬個單個直徑 0.15mm 的微透鏡陣列，采用傳統 CNC 加工需 280 小時，且微透鏡的面型精度（PV 值）僅能達到 0.5μm，無法滿足背光均勻性所需的 PV 值≤0.3μm 要求；折疊屏手機的鉸鏈塑料部件模具需實現 6 個抽芯方向的多向抽芯，合模時的同步精度要求 ±0.003mm，傳統液壓抽芯系統的響應延遲約 0.05s，易導致部件飛邊，良率僅能維持在 82% 左右。

（2）新材料加工的工藝壁壘

高性能材料的成型窗口窄，給模具工藝帶來挑戰。例如，用于耐高溫電子部件（如航空電子連接器）的聚醚醚酮（PEEK）材料，注塑溫度需控制在 360~380℃，模具型腔溫度需保持 180℃以上，傳統加熱棒加熱方式易導致型腔溫度溫差 ±5℃，使制品出現 15% 的內應力開裂率；用于電子設備散熱部件的碳納米管增強 PP 材料，熔體粘度高，填充時易產生纖維取向不均，導致部件散熱系數波動 ±10%，無法滿足芯片散熱的穩定性要求。

（3）環保法規的硬性約束

全球環保法規對電子塑料部件的回收要求日益嚴格。歐盟 WEEE 指令（2023 修訂版）要求電子設備塑料的回收率≥85%，而傳統模具設計的一體化結構（如手機中框與支架一體成型）在拆解時需破壞塑料部件，回收率僅為 55%；中國《電子信息產品污染控制管理辦法》要求 2025 年起，電子設備塑料部件中鉛、鎘等有害物質含量≤100ppm，這對模具型腔的涂層（需無重金屬析出）和脫模劑（需環保型）提出更高要求，導致模具成本增加 8%~10%。

2. 應對策略：落地可執行的技術與管理方案

（1）高精度制造：設備升級與工藝優化

針對 Mini LED 導光板模具的加工瓶頸，某企業引入日本岡本 ACC-6000 超精密磨削機床，配合粒度 10000# 的 CBN 砂輪，將微透鏡面型精度（PV 值）控制在 0.25μm，加工時間縮短至 120 小時；同時采用拋光精度 0.001μm 的等離子體拋光技術，去除型腔表面的加工紋理，使導光板的背光均勻性提升至 95%。對于折疊屏鉸鏈模具，采用響應時間 0.005s 的伺服電機驅動抽芯系統，配合定位精度 ±0.001mm 的光柵尺閉環控制，將飛邊率降至 0.5%，良率提升至 99%。

（2）新材料加工：定制化模具與工藝適配

針對 PEEK 材料的成型問題，某企業開發采用德國賀德克熱油機的熱油加熱模具系統，溫度控制精度 ±1℃，配合耐高溫 380℃且熱傳導系數提升 15% 的鍍鎳磷合金型腔，使型腔溫度溫差控制在 ±2℃以內，制品開裂率降至 1.2%；對于碳納米管增強 PP 材料，采用保壓壓力隨填充時間動態調整（范圍 0.8~1.5MPa）的動態保壓工藝，配合帶屏障段且分散性提升 20% 的混合式螺桿，使部件散熱系數波動控制在 ±3% 以內，滿足芯片散熱要求。

（3）環保合規：設計優化與供應鏈協同

為提升塑料回收率，某筆電企業將筆記本中框模具從一體化設計改為模塊化設計（分為邊框、支架、加強筋三個模塊），采用無需膠水的卡扣式連接，拆解時可 100% 分離塑料部件，回收率從 55% 提升至 88%；同時，其模具型腔采用無電解鎳涂層（無重金屬析出），脫模劑選用符合歐盟 REACH 法規的植物基硅油，滿足有害物質限值要求。在供應鏈端，該企業與巴斯夫等材料供應商共建 “環保材料聯合實驗室”，開發低 VOC、可回收的改性塑料，將材料成本降低 5%~7%，抵消部分模具成本增加。

四、結論

塑料模具在電子設備領域的應用已深入到外殼、封裝、結構件等核心環節，而材料、設計、工藝的創新，正推動其向更高精度、更環保、更高效的方向發展。當前，高精度制造瓶頸、新材料工藝壁壘、環保法規約束仍是行業需突破的核心問題，但通過設備升級、工藝優化、設計創新與供應鏈協同，這些挑戰已能找到落地可行的解決方案。未來，隨著電子設備向 AIoT、元宇宙等領域延伸（如 AR 眼鏡的微型光學部件、智能汽車的車載芯片封裝），塑料模具將進一步與微納加工、智能化制造深度融合，為電子設備產業的創新提供更堅實的制造支撐。
