隨著高端橡膠制品對極端環境耐受性、性能穩定性要求的持續提升，橡膠電性能測試模具、橡膠撕裂強度測試模具、橡膠介電性能測試模具面臨精度不足、場景適配性弱、能耗較高等行業痛點，推動這類模具向高精度成型、多場景定制、低碳化生產及智能調控方向迭代，已成為保障橡膠材料性能評估有效性、助力行業技術升級的重要路徑。

一、核心設計邏輯與技術參數

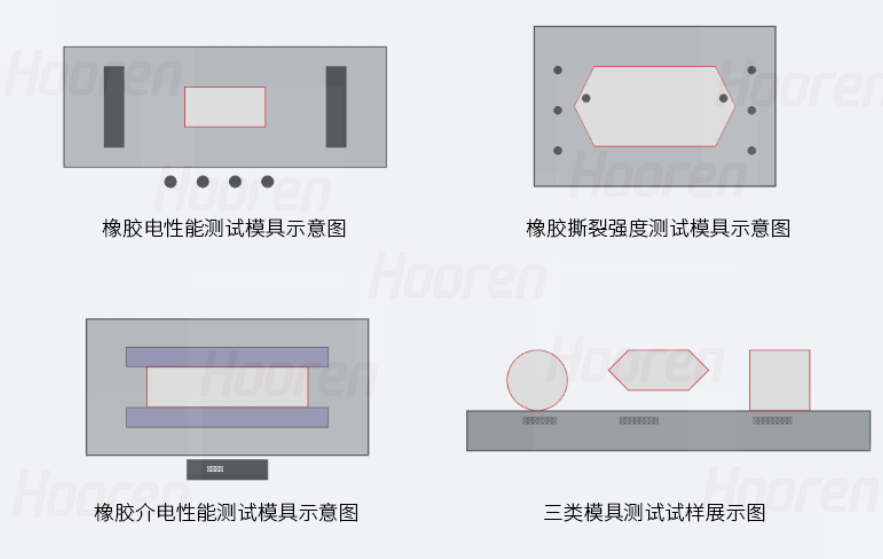

1. 橡膠電性能測試模具

此類模具專為評估橡膠材料導電、絕緣等電學特性設計，核心在于保障試樣成型精度與電極適配性。材質上，模腔主體選用 Cr12MoV 合金工具鋼，經深冷處理后硬度達 HRC58-62，確保長期使用后尺寸偏差不超過 0.005mm，避免試樣幾何誤差影響測試數據。

結構設計需匹配電極類型，針對平板電極測試，模腔適配直徑 50-100mm 的圓形試樣或 50-75mm 的方形試樣，厚度調節范圍 0.5-5mm，公差嚴格控制在 ±0.05mm 以內。模腔表面經鏡面拋光處理，粗糙度 Ra≤0.2μm，同時開設 0.1mm 寬的微排氣槽，減少硫化過程中氣泡產生，保障試樣表面平整無缺陷 —— 氣泡會導致?lián)舸╇妷簻y試值偏差超過 15%，嚴重影響數據準確性。導向機構采用 20CrMnTi 合金鋼導向柱，配合間隙 0.02-0.03mm，確保合模精度，進一步提升試樣一致性。

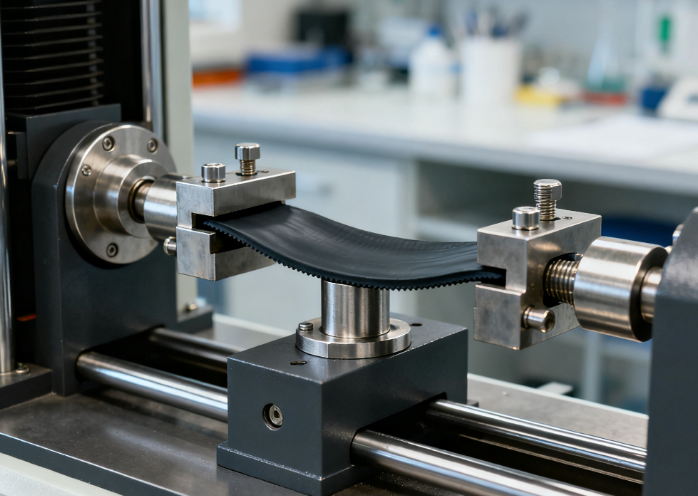

2. 橡膠撕裂強度測試模具

該模具以制備標準撕裂試樣為核心，需精準匹配 ASTM D624 等測試標準對試樣形狀的要求。主體材質選用 H13 熱作模具鋼，淬火回火后抗拉強度≥1200MPa，可耐受硫化過程中的溫度與壓力沖擊，延長模具壽命。

模腔設計需兼容多類型試樣，常見的 A、B、C 型試樣模腔尺寸嚴格遵循標準：A 型試樣窄段寬度 6.0±0.1mm，B 型試樣切口區域半徑 19.0±0.1mm，同時預留切口定位槽，保證初始切口深度精準控制在 0.50±0.05mm。試樣厚度統一設定為 2.3±0.2mm，模腔采用一體化成型結構，避免拼接縫隙導致的試樣毛邊問題。為提升脫模效率，模腔表面噴涂 PTFE 涂層，脫模阻力降低 35% 以上，試樣破損率控制在 0.3% 以內。

3. 橡膠介電性能測試模具

介電性能測試對試樣均勻性要求極高，模具設計需重點解決厚度一致性與絕緣防護問題。材質上，模腔選用絕緣性能優異的陶瓷增強復合材料，配合 Cr12MoV 鋼模架，既保障結構強度又避免雜散電流干擾。

模腔采用單腔獨立設計，適配直徑 75mm 的圓形試樣，厚度公差控制在 ±0.03mm，確保介電常數測試偏差不超過 ±2%。為應對高頻電場測試需求，模具內置屏蔽結構，減少外部電磁干擾。硫化過程中，通過柔性溫控通道將模腔溫度穩定在 150±1℃，配合 10-15MPa 的硫化壓力，使試樣密度均勻性提升至 98% 以上。模腔表面的 Al?O?陶瓷涂層，可進一步增強耐化學腐蝕性，適配各類橡膠材質的硫化需求。

二、模具實操應用與維護規范

1. 試樣制備關鍵流程

膠料預處理是基礎環節，需在 23±2℃、相對濕度 50±5% 的環境中靜置 3-24 小時，消除內應力 —— 未經預處理的膠料成型后，試樣翹曲率可達 8%，直接影響測試精度。模具預熱需按類型區分：電性能與介電性能模具預熱至 80-90℃，撕裂強度模具預熱至 70-80℃，保溫 15 分鐘后再進行裝料。

硫化參數需結合橡膠類型調整：天然橡膠硫化溫度 150±2℃，時間 15-20 分鐘；丁腈橡膠溫度提升至 155±2℃，時間延長至 20-25 分鐘，壓力均保持在 12-15MPa。脫模后試樣需在標準環境中停放 24 小時，待性能穩定后再進行測試。

2. 模具維護核心要點

日常使用后，需用無塵布蘸取丙酮擦拭模腔，清除殘留膠屑，動態部件每周加注專用潤滑脂，防止配合間隙增大。周期校準方面，每月用 0 級量塊檢測模腔尺寸，當撕裂強度試樣窄段寬度偏差超過 ±0.05mm 時，采用金剛石砂輪研磨修復。

涂層維護需定期開展，每 200 次成型后用渦流測厚儀檢測涂層厚度，PTFE 涂層厚度低于 2μm 時及時補涂，確保脫模性能穩定。模具閑置時，需涂抹防銹油并封裝，存放于 20±5℃、相對濕度≤65% 的干燥環境，避免氧化銹蝕影響精度。

三、技術發展趨勢與行業應用拓展

1. 感知與調控技術的深度集成

傳統模具正逐步向 “可感知、可調控” 的方向升級，通過在模腔、導向機構等關鍵部位嵌入微型溫度、壓力傳感器，實現硫化過程數據的實時采集，采樣頻率可達 100Hz，數據經工業物聯網傳輸至云端平臺進行分析建模。結合數字孿生技術構建模具虛擬仿真模型，可提前模擬不同膠料、不同工藝參數下的成型效果，將試模次數減少 40% 以上，顯著縮短研發周期。部分高端模具已實現閉環調控功能，當檢測到模腔壓力波動超過 ±0.5MPa 時，系統可自動聯動硫化機調整參數，使試樣一致性提升至 95% 以上，同時通過振動數據與溫度曲線分析模具磨損狀態，實現預測性維護，將故障停機時間降低 60%。

2. 低碳制造與資源高效利用升級

在 “雙碳” 目標推動下，模具行業正通過材料革新與工藝優化實現低碳轉型。材質上，再生合金工具鋼的應用比例持續提升，其中再生 Cr12MoV 鋼回收率已達 85%，經真空熱處理后力學性能與新鋼持平，生產成本降低 20%。加工環節采用激光雕刻、3D 打印等技術替代傳統銑削，金屬廢屑產生量減少 55%，材料利用率從 30% 提升至 95%。脫模涂層則逐步采用水性環保配方，替代傳統溶劑型涂層，VOCs 排放降低 80%，同時通過涂層增厚與工藝優化，延長涂層使用壽命至 200 次以上，減少耗材更換頻率。

3. 跨場景定制與性能強化突破

針對新興行業的極端服役需求，模具定制化能力與性能上限不斷突破。在新能源汽車高壓橡膠件測試中，開發出適配 - 40℃低溫硫化的專用模具，通過模腔內置低溫保溫層與柔性溫控通道，實現硫化溫度穩定在 - 40±2℃，精準匹配低溫環境下的絕緣性能測試需求；航空航天領域則采用鎢合金增強模腔，耐受 300℃以上高溫硫化，同時保持模腔尺寸精度在 ±0.005mm 以內。性能強化方面，介電性能測試模具采用納米級 SiO?復合涂層，絕緣電阻較傳統涂層提升 1 個數量級，雜散電容干擾降低 40%；電性能測試模具導向機構引入自潤滑陶瓷軸承，配合間隙穩定性提升 50%，長期高頻使用仍能保障成型精度。

未來，隨著新興行業需求的拓展與材料技術的進步，模具將向 “場景化定制、高性能強化” 方向持續突破，為高端橡膠制品的研發與質量管控提供更精準的技術支撐。
