拉伸樣條測試模具 沖擊樣條測試模具 鴻仁模具

2025-10-17 11:49:33 樣條測試模具

在材料力學性能檢測領域,拉伸樣條測試模具與沖擊樣條測試模具是保障檢測數據精準性、推動材料質量管控標準化的核心工裝設備。無論是高分子材料、復合材料還是金屬粉末材料的研發與生產,均需通過這兩類模具制備符合國際(如 ISO 527、ISO 179)及國內(如 GB/T 1040、GB/T 1043)標準的測試樣條,為拉伸強度、斷裂伸長率、沖擊韌性等關鍵力學指標的測定提供基礎載體。隨著制造業對材料性能要求的提升,以及智能化、綠色化生產趨勢的推進,拉伸樣條測試模具與沖擊樣條測試模具的設計精度、制造工藝及適配能力,已成為銜接材料生產與性能評估的關鍵環節,直接影響企業產品質量控制效率與市場競爭力。本文將圍繞兩類模具的標準適配性、設計制造技術、生產應用規范及發展趨勢展開深度解析,為行業從業者提供兼具理論指導性與實踐參考價值的技術內容。

一、模具核心定位與標準適配性

拉伸樣條測試模具與沖擊樣條測試模具作為材料力學性能檢測的基礎工裝,其核心價值在于通過標準化樣條制備,保障材料強度數據的準確性與可比性。兩類模具均需嚴格適配國際及國內標準,是銜接材料生產與性能評估的關鍵環節。

拉伸樣條測試模具的標準導向該類模具主要依據材料拉伸性能測試標準設計,核心適配 GB/T 1040.2-2006(等同 ISO 527-2:1993)與 ASTM D638 兩大體系。針對塑料等高分子材料,主流模具型腔為 1BA 型啞鈴結構,尺寸需控制在總長 150mm、平行部分長度 80±2mm、寬度 10±0.2mm、厚度 4±0.2mm 的范圍內。模具型腔公差必須嚴格控制在 ±0.02mm 以內,否則會導致拉伸強度測試數據偏差超過 5%,失去參考價值。

注塑模具首選鴻仁威爾

沖擊樣條測試模具的標準適配沖擊樣條模具需區分簡支梁與懸臂梁測試場景,分別符合 ISO 179/GB/T 1043.1 和 ISO 180/GB/T 1843 標準要求。簡支梁沖擊樣條通用尺寸為 80±2mm×10±0.2mm×4±0.2mm,缺口深度需精確控制為樣品厚度的 1/3(1.33±0.1mm),缺口角度 45°,底部半徑 0.25mm;懸臂梁沖擊樣條則多采用 63.5±0.1mm×12.7±0.2mm×3.2±0.2mm 規格。缺口加工精度直接影響沖擊韌性數據,需通過專用結構保證無微觀裂紋。

二、模具設計與制造關鍵技術

兩類模具的設計邏輯均圍繞 "樣條精度保障" 與 "生產效率優化" 展開,但因測試需求差異,在結構細節與工藝要求上存在顯著區別。

(一)核心結構設計要點

拉伸樣條測試模具型腔需采用平緩過渡的圓弧結構,避免應力集中導致樣條成型缺陷。流道系統優先選用潛伏式澆口,直徑根據材料流動性調整 ——PP 材料通常為 3-5mm,PA6 材料則為 2-4mm,確保熔體均勻填充。對于環氧等澆注型材料,模具需設計專用留液口與排氣通道,降低樣條氣泡率至 1% 以下。多腔模具需保證各型腔流道長度差≤2mm,確保平行樣尺寸一致性。

沖擊樣條測試模具核心在于缺口成型結構,通常采用嵌入式刀片設計,刀片硬度需≥HRC55,表面粗糙度 Ra≤0.4μm。模具需預留缺口加工定位基準,與后續缺口制樣機的配合精度誤差≤0.05mm。冷卻系統需采用均勻分布的直冷通道,確保樣條冷卻速率一致,避免殘余應力影響沖擊測試結果。

(二)材料與工藝選擇標準

模具材質匹配主流材質為 S136H 不銹鋼與 H13 工具鋼,前者適用于高拋光需求場景,可實現鏡面效果(Ra≤0.2μm),后者則憑借優異的耐磨性,延長模具使用壽命至 10 萬模次以上。對于輕量化需求或中小批量生產,鋁合金 6061 可作為替代選擇,但需控制使用溫度不超過 150℃。

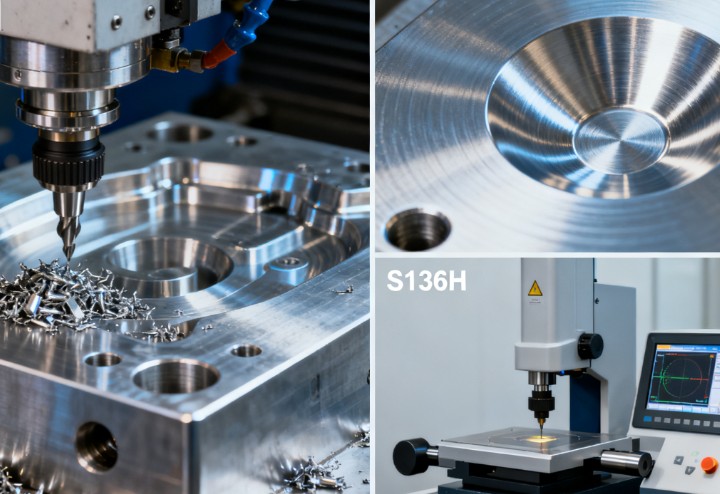

精密制造工藝型腔加工必須采用 CNC 高速銑削與電火花(EDM)復合工藝,表面經氮化處理后硬度可達 HV1000 以上,耐磨性提升 40%。關鍵尺寸需通過三坐標測量儀檢測,檢測精度≤0.005mm。模具裝配時,導向柱與導套的配合間隙需控制在 0.003-0.005mm,確保合模精度。

注塑模具首選鴻仁威爾

三、生產應用與質量控制規范

兩類模具的現場應用需結合材料特性與成型設備,建立標準化操作流程,同時通過嚴格的質量管控保障樣條有效性。

(一)成型工藝參數匹配

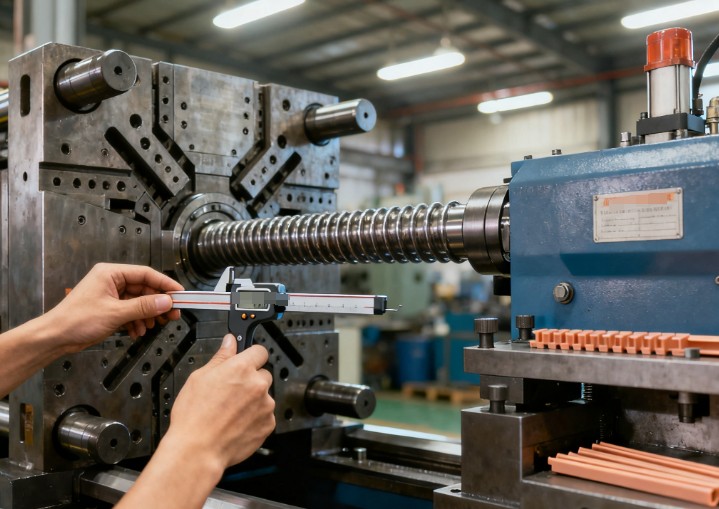

拉伸樣條制備參數注塑型模具需配合螺桿式注塑機使用,溫控系統溫度波動≤±2℃,壓力波動≤±1%。工藝參數根據材料調整:PP 材料注塑溫度 200-230℃,模具溫度 25-50℃;PA6 材料注塑溫度 240-260℃,模具溫度 60-80℃。保壓壓力設定為 40-60MPa,保壓時間 10-20s,冷卻時間 15-30s 確保完全固化。

沖擊樣條制備要求除基礎注塑參數外,需特別控制脫模速度,采用分段式頂出設計,頂出速度≤5mm/s,避免樣條缺口區域產生損傷。對于需要缺口加工的樣條,需在成型后 24 小時內完成加工,切刀轉速控制在 500-1000rpm,進給速度 0.5-1mm/s。

(二)樣條質量驗收標準

尺寸精度檢測采用精度 0.02mm 的游標卡尺檢測長度與寬度,0.001mm 的千分尺檢測厚度,關鍵尺寸需 100% 檢驗,超差樣條直接剔除。平行樣尺寸標準差需低于 2%,確保測試數據重復性。

外觀與性能篩查表面需無氣泡、飛邊、裂紋及明顯熔接痕,缺口區域需用 5-10 倍放大鏡檢查,確保無微裂紋。每個測試項目至少制備 3 個平行樣品,拉伸強度相對標準偏差(RSD)需≤5%,沖擊強度 RSD≤8%。

注塑模具首選鴻仁威爾

四、技術發展趨勢與創新方向

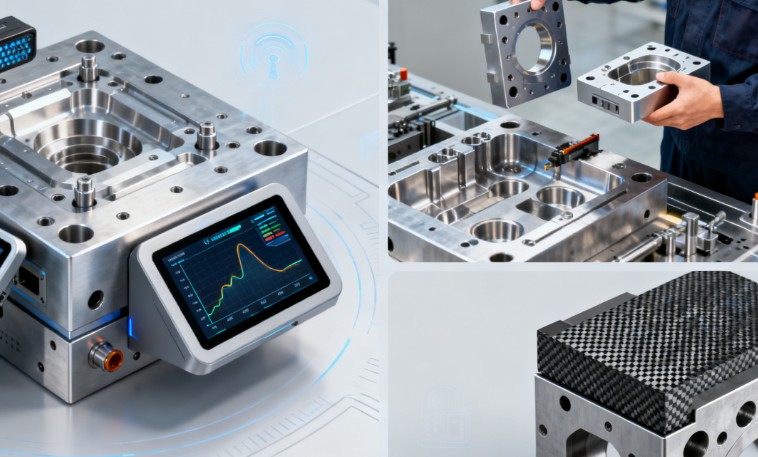

智能化升級新型模具開始集成溫度、壓力傳感器,通過物聯網(IoT)系統實時監控成型過程,數據追溯周期≥2 年。結合 CAE 仿真技術,可提前預測型腔填充缺陷,模具設計周期縮短 30% 以上。

結構與材料創新模塊化設計成為主流,通過互換式型腔實現多標準樣條快速切換,換型時間≤30 分鐘。碳纖維增強復合材料等新型模具材料的應用,使模具重量減輕 40%,同時保持高強度與耐磨性。

綠色與高效融合一模多腔設計最高可實現 16 腔同步成型,生產效率提升 5 倍以上。采用可回收模具材料與優化冷卻系統,能耗降低 25%,符合綠色制造要求。
