在現代注塑生產中，模具缺陷導致的產品不良率、材料損耗和生產停滯是行業常見痛點。據行業統計，未經模流分析優化的模具，首次試模合格率僅為 40%-50%，而常見缺陷直接導致生產效率下降 30% 以上。模流分析基于計算流體力學（CFD）和熱力學原理，能精準模擬塑料熔體在模具型腔中的全流程，為模具設計與工藝調整提供科學依據，樣條測試模具則是驗證分析結果的關鍵載體，二者結合構成缺陷控制核心體系。

一、注塑模具常見缺陷及對生產的影響

1. 常見缺陷類型

注塑模具生產中典型缺陷包括飛邊、短射、氣泡、翹曲變形、熔接痕、縮痕。其中飛邊在薄壁產品中發生率高達 60%，熔接痕常見于復雜型腔產品，翹曲變形在 ABS、PC 等工程塑料產品中表現突出。

2. 對生產效率和產品質量的影響

飛邊導致的返工率約 15%-20%，單件返工耗時平均 3-5 分鐘；短射造成材料損耗占比 8%-12%；翹曲變形產品報廢率最高達 25%。此外，缺陷處理導致的模具停機調試時間占生產總時長的 20%-25%，嚴重制約產能。

二、模流分析基礎原理與關鍵數據

1. 模流分析基本原理

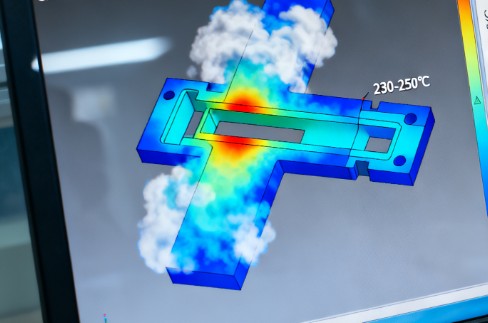

通過建立模具三維模型和塑料材料數據庫，模擬熔體從射出到冷卻固化的全流程，借助數值計算還原溫度場、壓力場、速度場分布，預判缺陷位置與成因。

2. 關鍵數據指標解讀

核心數據指標包括流動時間、壓力分布、溫度分布、剪切速率、固化時間。其中流動時間差異需控制在 ±0.3s 內，型腔最大注射壓力應低于模具許用壓力的 85%（一般工程塑料模具許用壓力 150-200MPa），溫度分布均勻性誤差≤5℃，剪切速率控制在 1000-5000s?1，固化時間通常占冷卻總時長的 70%-80%。

三、模流分析優化注塑模具缺陷的核心方法

1. 澆口設計優化

（1）澆口位置確定：基于熔體流動路徑模擬，設置在型腔熔體流動最遠點或壁厚最大處，避開產品受力關鍵區域，單型腔產品澆口數量通常 1-2 個。

（2）澆口尺寸優化：根據材料流動性和產品重量計算，PP 材料小型產品澆口直徑 0.8-1.2mm，大型產品 1.5-2.5mm。

2. 流道系統優化

（1）流道布局設計：優先采用平衡式布局，使各型腔熔體流動距離、壓力損失一致，流道長度差異控制在 5% 以內，主流道直徑比分流道大 1-2mm，分流道直徑 4-8mm。

（2）流道尺寸優化：確保熔體在流道內的壓力損失≤30MPa，將多型腔模具填充時間差異縮小至 0.2s 以內。

3. 冷卻系統優化

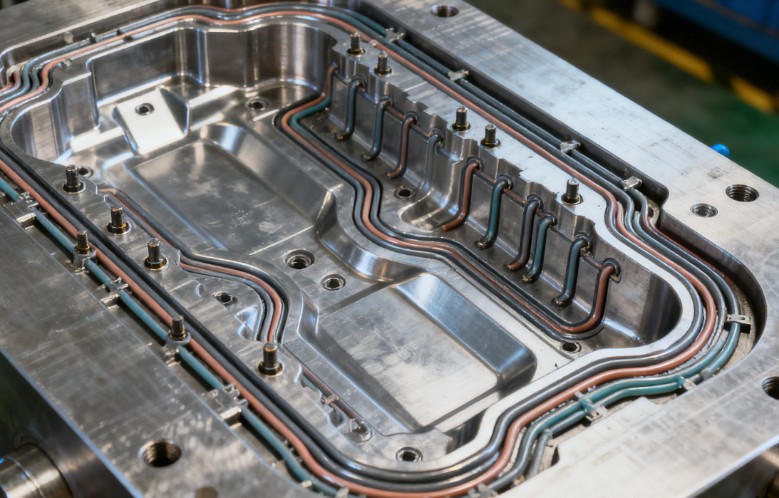

（1）冷卻水路設計：遵循 “貼近型腔、均勻分布” 原則，水路與型腔表面距離 15-25mm，間距 25-35mm，復雜曲面模具采用隨形水路設計，冷卻均勻性提升 40% 以上。

（2）冷卻介質選擇：普通產品用工業冷卻水（溫度 20-25℃），流速 1.5-2.5m/s；工程塑料或厚壁產品用冰水冷卻（溫度 5-10℃），模具表面溫度波動≤3℃。

4. 注塑工藝參數優化

（1）注射壓力與速度：注射壓力設為型腔最大壓力的 1.1-1.2 倍，采用分段速度，填充初期 30-50mm/s，中期 60-100mm/s，末期 20-40mm/s。

（2）保壓壓力與時間：保壓壓力為注射壓力的 60%-80%，保壓時間按產品壁厚確定，壁厚每增加 1mm，保壓時間延長 1-1.5s。

（3）成型溫度：料筒溫度高于塑料熔點 20-40℃（ABS 材料 200-240℃，PC 材料 260-300℃）；模具溫度方面，結晶型塑料 40-80℃，非結晶型塑料 60-120℃。

四、樣條測試模具在模流分析中的應用

1. 樣條測試模具概述

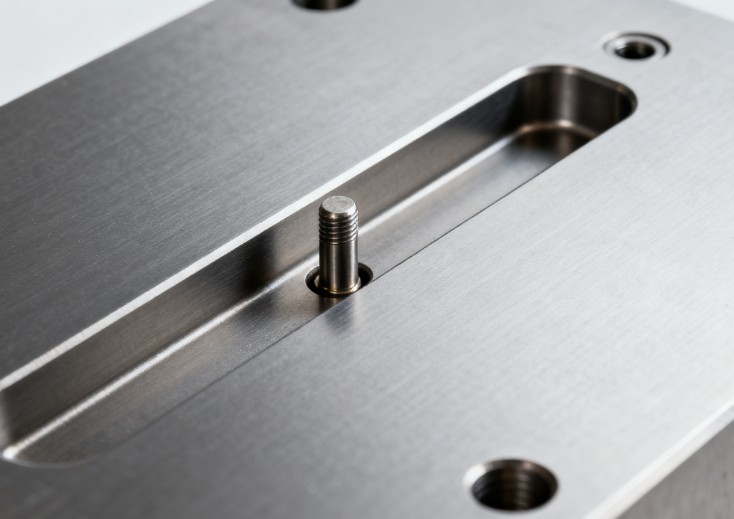

專門用于驗證模流分析結果的標準模具，采用 ISO 527-2 標準拉伸樣條尺寸（170mm×15mm×4mm），有單型腔或多型腔設計，配備標準澆口、流道和冷卻系統，通過生產標準樣條檢測材料成型性能與分析數據的一致性。

2. 樣條測試模具的設計要點

模仁材料優先選 S136 或 H13 模具鋼，熱處理后硬度 HRC50-55；型腔表面粗糙度 Ra≤0.8μm；脫模系統用頂針 + 頂板組合，頂針直徑 2-3mm，間距 30-40mm；預留溫度傳感器安裝孔，實時監測型腔溫度。

3. 樣條測試在模流分析中的作用

是分析結果的 “校準器”，通過對比仿真與實測數據修正模型參數。例如模流分析預測樣條翹曲量 0.5mm，實測 0.52mm，調整后可使誤差縮小至 ±3% 以內。同時能提前驗證工藝參數，如測試不同注射速度下樣條熔接痕強度，確定最優工藝區間。

五、實際案例分析

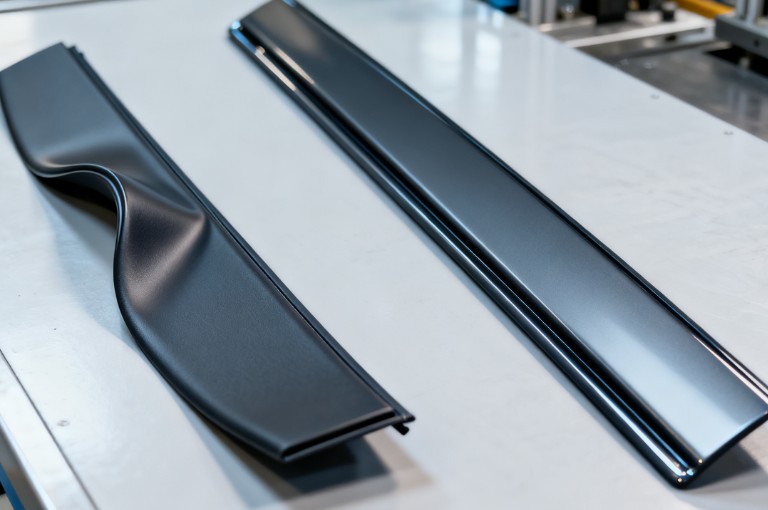

某企業用 ABS 材料生產汽車門板裝飾條，首次試模出現嚴重熔接痕和翹曲變形，不良率 12%。模流分析發現原模具單澆口設計導致熔體填充路徑過長，冷卻水路分布不均使型腔溫差達 8℃。

優化方案：增加 1 個輔助澆口，采用平衡式流道；調整冷卻水路間距至 30mm，增設 2 條隨形水路；樣條測試顯示，樣條熔接痕拉伸強度從 18MPa 提升至 25MPa，翹曲量從 0.8mm 降至 0.3mm。

應用優化方案后，產品熔接痕強度達標，翹曲變形可控，不良率降至 2.5%，生產效率提升 28%，單批次材料損耗減少 10%。

六、模流分析技術發展趨勢

1. 與 AI、大數據的融合

朝著智能化發展，AI 算法自動識別設計缺陷和參數優化空間，結合大數據實現模型自學習與自校準，部分系統 10 分鐘內可完成復雜模具全流程分析，效率提升 50% 以上。

2. 多物理場耦合仿真

強化流動場、溫度場、應力場耦合分析，模擬熔體流動與模具結構變形的相互作用，結合軟件協同仿真，實現從設計到性能預測的全鏈條數字化驗證。

七、總結

模流分析是注塑模具缺陷優化的核心技術，樣條測試模具提升了優化方案的可靠性。通過優化設計與工藝，配合樣條測試驗證，可顯著降低缺陷發生率，提高首次試模合格率。隨著技術融合發展，模流分析將在精密注塑領域發揮更大作用，推動行業向高效、精準、智能化轉型。建立 “模流分析 - 樣條測試 - 模具優化” 閉環體系，是企業提升競爭力的關鍵。
