導柱導套是注塑模具的核心導向定位部件，其性能直接決定模具開合模精度、運行穩定性、成型件質量及整體使用壽命。在通用注塑生產中，合理的選型與安裝能有效降低故障停機率、提升生產效率；而在樣條測試模具這類對成型一致性、數據重復性要求極高的場景中，其技術適配性更是直接影響材料拉伸、沖擊等力學性能測試結果的準確性。當前，隨著精密注塑、高溫特種材料成型技術的發展，導柱導套正朝著高精度、長壽命、自潤滑、智能化方向升級，成為支撐模具行業高質量發展的關鍵基礎部件。

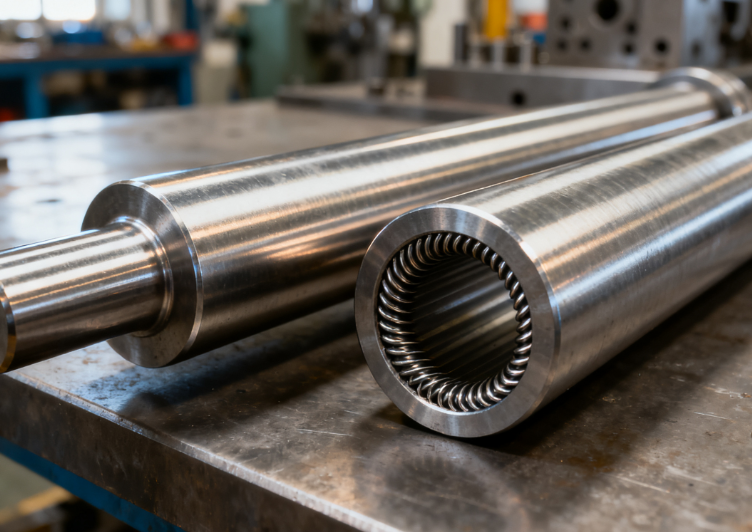

一、導柱導套選型核心邏輯與參數匹配

選型需以模具實際工況為核心，兼顧精度需求、使用環境與成本適配，形成科學的選型體系。通用注塑模具遵循 “適配負載、耐磨耐用、便于維護” 的基本原則，結合成型材料特性、模具溫度區間、開合模頻率等因素綜合判斷；樣條測試模具則需重點強化 “高精度導向、低摩擦損耗、重復定位穩定” 三大核心要求，避免導向偏差導致樣條尺寸波動，確保測試數據的可靠性。

關鍵技術參數的確定是選型成功的核心，需嚴格遵循行業標準。配合間隙方面，通用精密模具采用 H7/h6 配合標準，間隙控制在 0.05-0.08mm；樣條測試模具需進一步提升精度，間隙壓縮至 0.03-0.05mm，針對 PPS、PEEK 等高溫成型材料，需預留熱膨脹空間，間隙可適當擴大 10%-15%。尺寸規格上，導柱直徑根據模具重量與承載需求選取，小型通用模具常用 φ16-φ25mm，樣條測試模具推薦 φ20-φ30mm，且導柱有效工作長度需比導套長 15-20mm，確保全行程導向無偏差。材質與硬度選擇上，導柱優先選用 SUJ2 高碳鉻軸承鋼，表面硬度需達到 HRC58-62；樣條測試模具導柱可采用 TD 處理或 DLC 涂層，表面硬度提升至 HV1500 以上，導套則選用含油合金或自潤滑復合材料，降低摩擦系數。形位公差控制中，導柱直線度公差不超過 0.01mm/m，圓柱度不大于尺寸公差的 50%，樣條測試模具導柱導套的同軸度誤差需嚴格控制在 0.008mm 以內。

樣條測試模具的選型需針對性解決 “重復定位精度” 這一核心痛點。優先選用雙節式變徑導柱，小端（導向端）直徑略小于大端（定位端），實現 “快速對中 + 精密定位” 的雙重效果，減少合模時的偏載影響。導套需設計螺旋式油溝，旋向與開合模方向相反，確保潤滑脂均勻分布，避免長期高頻測試中出現干摩擦。對于多腔樣條模具，需采用對稱式導柱布局，對角導柱直徑比側邊導柱增大 10%-15%，平衡分型面?zhèn)认蛄?，保證各型腔樣條尺寸一致性，避免因受力不均導致的測試數據離散。

二、導柱導套安裝工藝與操作規范

安裝前的充分準備是保障安裝質量的前提。需徹底清理導柱、導套及模板安裝孔，去除加工毛刺、鐵屑及油污，防止雜質影響配合精度。使用三坐標測量機檢測安裝孔的垂直度、孔徑公差，樣條測試模具需額外檢測孔位對稱度，誤差控制在 0.01mm 以內。準備液壓壓床、百分表、塞尺、液氮罐（冷裝用）等專用工具，針對高溫工況模具，需提前將模板預熱至 50-80℃，減少裝配過程中產生的熱應力。

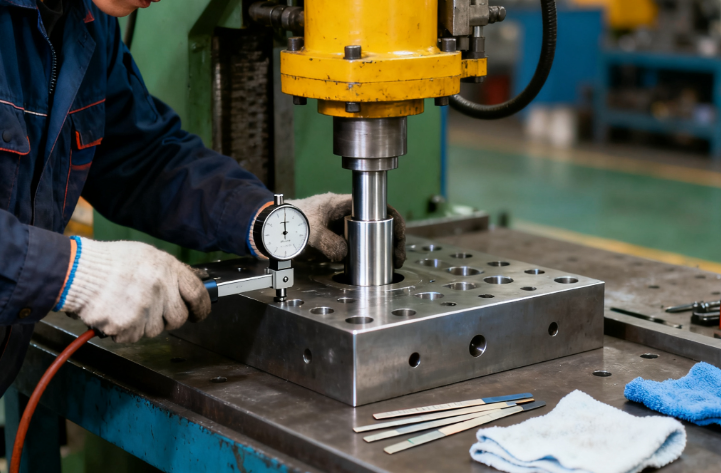

安裝過程需遵循標準化流程，確保每一步操作精準可控。導套安裝采用 H7/k6 過渡配合壓裝，壓裝時用百分表實時監測導套端面垂直度，偏差不超過 ±0.005mm，壓裝完成后對導套內孔進行二次精磨，消除壓裝過程中可能產生的微量變形。導柱安裝方式根據模具類型選擇，通用模具可采用熱裝或壓裝，過盈量控制在 0.03-0.06mm；樣條測試模具建議采用液氮冷縮工藝，過盈量提升至 0.05-0.08mm，通過低溫收縮實現緊密配合，避免安裝應力導致的精度偏移，導柱端部需加工 15° 引導斜面，倒角半徑 R3-R5mm，降低合模時的沖擊損傷。間隙與同軸度調校環節，用塞尺在導柱導套圓周方向均勻測量 4 個點，確保間隙分布均勻，通過連續 100 次開合模試運轉檢測阻力，樣條測試模具需保證無卡頓、無異常聲響，重復定位精度不超過 0.005mm。固定與防松方面，導套采用 M8-M12 防轉銷固定，銷孔位置避開分型面 15mm 以上，防轉銷配合公差為 H7/m6，導柱安裝底板厚度不小于導柱直徑的 1.5 倍，必要時增設加強肋，增強支撐穩定性。

樣條測試模具安裝有其特殊要求，需重點把控細節。安裝孔需采用 “一次裝夾加工” 工藝，確保前后模導柱孔同軸度，避免分次加工導致的定位偏差。安裝后需進行試模驗證，連續生產 20-30 模樣條，檢測關鍵尺寸（如厚度、寬度）波動值，不超過 ±0.02mm 即為合格。導柱表面需涂抹耐高溫鋰基潤滑脂，樣條測試模具因測試頻次高，需在導套兩端加裝防塵圈，防止粉塵、碎屑進入配合面影響精度。壓裝過程中需控制壓入速度，避免過快壓裝導致導套或模板開裂，冷裝時需注意液氮使用安全，待導柱恢復至室溫后再進行后續調校。

三、安裝后檢測與全生命周期維護

安裝質量檢測需遵循明確標準，確保導柱導套性能達標。運行狀態上，手動開合模需順暢無卡滯、無偏磨，機械運行噪音不超過 75dB。精度檢測方面，樣條測試模具需通過激光干涉儀檢測重復定位精度，連續 50 次開合模偏差不超過 0.005mm，采用藍油檢測法驗證導柱導套配合面接觸面積，需達到 80% 以上。試模驗證環節，通用模具試產 100 模后，成型件尺寸公差需符合圖紙要求；樣條測試模具試產樣條的力學性能測試數據離散度不超過 3%，確保測試結果的可靠性。

日常維護與壽命管理是延長導柱導套使用壽命的關鍵。潤滑保養需定期進行，通用模具每 5000 模次注油一次，樣條測試模具因使用頻次高，可縮短至 3000 模次，高溫模具需選用耐高溫潤滑脂，確保工作溫度不超過 250℃時仍能保持潤滑效果。磨損監測需常態化，定期檢查導柱表面磨損情況，當磨損量達到 0.1mm 或出現拉毛、劃痕時，需及時更換或研磨修復；導套內壁出現劃痕深度超過 0.05mm 時，應直接更換，避免影響導向精度。借助智能模具技術，可通過內置傳感器實時監測導柱導套溫度、振動數據，預判磨損趨勢，實現預測性維護，減少突發故障。

當前導柱導套技術正朝著 “集成化、智能化、免維護” 方向發展，為模具行業帶來新的優化空間。樣條測試模具可適配內置溫度、間隙傳感功能的智能導套，實時反饋配合狀態，便于及時調整維護策略。新型自潤滑涂層（如 DLC、TiN）與復合材料的應用，能進一步降低摩擦損耗，延長維護周期，減少對潤滑脂的依賴。未來優化需聚焦極端工況適配，開發耐高壓、耐腐蝕的導向方案，滿足高性能材料樣條測試的嚴苛需求，同時通過結構優化與材料創新，實現導柱導套的輕量化、高精度化，助力模具行業向高效、節能、精密方向升級。
